자동 로딩 장착 강성 유형 가닥 기계 : 케이블 제작에 필수

자동 로딩 장착 강성형 연선기: 케이블 제조에 필수적

1. 적용

이 기계는 주로 대단면 및 장척 강심 알루미늄 연선(ACSR) 및 알루미늄 합금 도체의 비꼬임 연선에 사용됩니다. 또한 원형, 특수 형상 및 섹터형 코어를 가진 구리 도체의 비꼬임 연선 및 압착에도 적용할 수 있습니다.

2. 주요 구성 요소

2.1 Φ630 페이오프 스탠드

2.2 #형 와이어 가이드 스탠드

2.3 6B, 12B 연선기

2.4 와이어 조립 다이 & 압착 장치

2.5 미터 카운터(기계식, 전자식)

2.6 Φ 1600 강력한 이중 캡스턴

2.7 Φ 1800 칼럼형 권취기(트래버싱 포함)

2.8 전기 제어 시스템

2.9 수동 슬라이딩 보호 커버

3. 특징

3.1 전체 기계는 독립 모터로 구동되며, 케이지와 캡스턴의 각 섹션은 별도의 영구 자석 동기 서보 모터로 구동됩니다. 케이지는 전용 기어박스를 통해 회전하며, 이는 기존의 지상축 연동 구동 강성형 연선기에 비해 구조를 단순화하고 장비 유지 보수를 더욱 편리하게 만듭니다.

3.2 전체 기계의 제어는 Inovance 시리즈 PLC를 채택하고, 다양한 생산 공정 매개변수는 터치 스크린을 통해 설정됩니다. 케이지와 캡스턴의 각 섹션은 Jiangsu Zhima 서보 모터로 구동되며, 모터 드라이버는 주파수 변환 장치입니다. 전송 정확도를 보장하기 위해 전송 모터는 격자형 인코더 피드백을 채택하고, 전체 기계는 버스 통신 방식을 채택하여 신호 전송 정확도를 보장합니다. 실제 생산에서 사용자는 필요한 케이블 사양에 따라 터치 스크린에서 각 케이지 섹션의 피치 및 생산 라인 속도와 같은 공정 매개변수를 설정합니다. 시동 시 각 전송 부분의 속도는 PLC에 의해 자동으로 계산되어 전체 기계의 동기화와 꼬인 와이어 피치의 정확성을 보장하고 전체 기계의 무단 속도 조절을 달성합니다. 전자 제어 시스템은 첨단 기술, 편리한 작동 및 안정적인 작동을 제공합니다.

3.3 펄스 원리를 사용하여 와이어 파손을 감지하며, 이는 케이지의 각 섹션에서 모든 보빈의 와이어 파손 신호를 정확하게 결정하여 감지 정확도를 보장합니다. 터치 스크린의 디스플레이를 통해 작업자는 문제를 신속하게 해결하고 다음 시동을 시작할 수 있습니다.

3.4 이 기계는 Inovance 프로그래밍 가능 컨트롤러와 필드 버스를 사용하여 기계의 모든 부분의 작동 상태를 통합 명령하고 조정하며, 주파수 변환기를 사용하여 AC 모터의 시동 및 작동을 제어합니다. Inovance 터치 스크린은 다양한 공정 매개변수를 설정하고 표시하는 데 사용됩니다. 전자 제어 시스템은 기술적으로 진보되었으며, 작동이 쉽고 안정적입니다.

4.주요 기술 매개변수

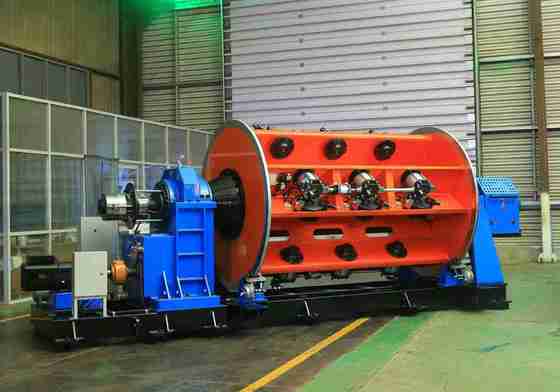

5.사진

6.포장 사진

7.저희 공장 및 소개

허베이 바오홍 전기 기계 유한 회사는 2006년 8월 1일에 설립되었습니다. 베이징, 톈진 및 스자좡의 삼각 중심에 위치한 허베이 시 샤와 타운십의 산업 구역에 위치하고 있으며, 편리한 교통과 풍부한 철강 자원을 누리고 있습니다. 연선기 시리즈 제품 생산을 시작으로 18년간의 개발을 거쳤습니다. 인재 우위와 기술력을 최대한 활용하여 회사는 새로운 기술과 공정을 지속적으로 연구 개발하여 꾸준한 성장을 이루고 있으며, 첨단 제조 기술, 강력한 생산 능력 및 전국 및 해외를 포괄하는 판매 네트워크를 갖춘 종합 경제 주체로 점차 발전하고 있습니다.

회사는 30,000 평방 미터의 공장 부지를 보유하고 있으며, 12명의 기계 및 전기 엔지니어를 포함하여 100명 이상의 직원이 있으며, 가공 장비는 총 6천만 위안 이상입니다. 현재 대규모 가공 장비 도입과 공정 연구, 개발 및 개선을 통해 회사는 조립 라인에서 JLK 케이지 연선기 시리즈 장치를 생산하는 중국 유일의 제조업체가 되었습니다.
