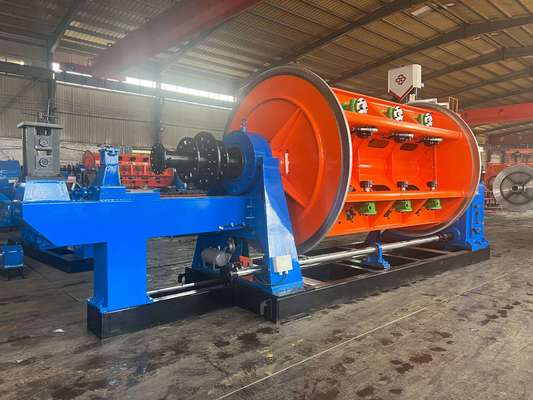

630 12+18 Rigid Stranding Machine For Aluminum Wire

630 12+18 연선기 (알루미늄선용)

1. 적용 분야

본 기계는 주로 대단면, 장척의 강심 알루미늄 연선(ACSR) 및 알루미늄 합금 도체의 비꼬임 연선에 사용됩니다. 또한, 원형, 특수 형상, 부채꼴 코어의 구리 도체의 비꼬임 연선 및 압축에도 적용할 수 있습니다.

2. 주요 구성품

2.1 Φ1600 인출대

2.2 #형 와이어 가이드 스탠드

2.3 12B, 18B 연선기

2.4 와이어 조립 다이 및 압축 장치

2.5 미터 카운터 (기계식, 전자식)

2.6 Φ 1600 고강도 더블 캡스턴

2.7 Φ 2500 트래버스 포함 권취기

2.8 전기 제어 시스템

2.9 수동 슬라이딩 보호 커버

3. 특징

3.1 전체 기계는 독립 모터로 구동되며, 케이지 및 캡스턴의 각 섹션은 별도의 영구 자석 동기 서보 모터로 구동됩니다. 케이지는 전용 기어박스를 통해 회전하도록 구동되어, 기존의 지면 샤프트 연동 구동 방식의 리지드 타입 연선기에 비해 구조가 단순화되고 장비 유지보수가 더욱 편리합니다.

3.2 전체 기계의 제어는 Inovance 시리즈 PLC를 채택하고 있으며, 다양한 생산 공정 매개변수는 터치 스크린을 통해 설정됩니다. 케이지 및 캡스턴의 각 섹션은 Jiangsu Zhima 서보 모터로 구동되며, 모터 드라이버는 주파수 변환 장치입니다. 전송 정확도를 보장하기 위해 전송 모터는 격자 인코더 피드백을 채택하고, 전체 기계는 버스 통신 방식을 사용하여 신호 전송 정확도를 보장합니다. 실제 생산 시, 사용자는 필요한 케이블 사양에 따라 각 케이지 섹션의 피치 및 생산 라인 속도와 같은 공정 매개변수를 터치 스크린에서 설정합니다. 시동 시, PLC가 각 전송 부품의 속도를 자동으로 계산하여 전체 기계의 동기화 및 연선 피치의 정확도를 보장하고, 전체 기계의 무단 속도 조절을 달성합니다. 전자 제어 시스템은 첨단 기술, 편리한 조작, 안정적인 작동을 제공합니다.

3.3 펄스 원리를 사용하여 와이어 끊김을 감지하며, 각 케이지 섹션의 모든 보빈에서 발생하는 와이어 끊김 신호를 정확하게 판단하여 감지 정확도를 보장합니다. 터치 스크린의 디스플레이를 통해 작업자는 신속하게 문제를 해결하고 다음 시작을 할 수 있습니다.

3.4 본 기계는 Inovance 프로그래머블 컨트롤러와 필드 버스를 사용하여 모든 기계 부품의 작동 상태를 통합 명령하고 조정하며, 주파수 변환기를 사용하여 AC 모터의 시동 및 작동을 제어합니다. Inovance 터치 스크린을 사용하여 다양한 공정 매개변수를 설정하고 표시합니다. 전자 제어 시스템은 기술적으로 진보되었으며, 조작이 용이하고 작동이 안정적입니다.

4. 주요 기술 데이터

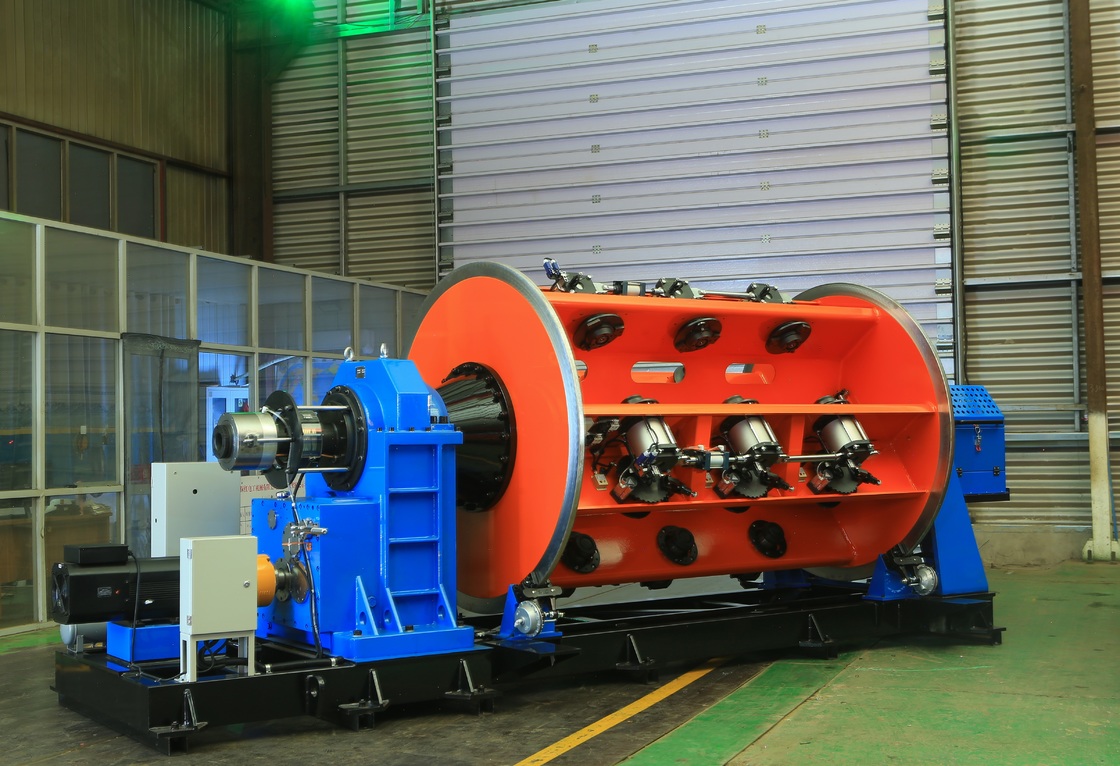

5. 사진

6.포장 사진

7. 공장 및 소개

허베이 바오홍 전기 기계 유한 회사는 2006년 8월 1일에 설립되었습니다. 베이징, 톈진, 스자좡의 삼각 중심에 위치한 허베이시 샤와 향 산업 단지에 자리 잡고 있어 교통이 편리하고 풍부한 철강 자원을 보유하고 있습니다. 연선기 시리즈 제품 생산으로 시작하여 18년간의 발전을 거듭했습니다. 인재 장점과 기술력을 전적으로 활용하여 지속적으로 신기술 및 공정을 연구 개발하여 꾸준한 성장을 달성하고, 점진적으로 첨단 제조 기술, 강력한 생산 능력, 전국 및 해외를 아우르는 판매망을 갖춘 종합 경제 주체로 발전했습니다. 회사는 30,000 평방 미터의 공장 면적을 보유하고 있으며, 100명 이상의 직원을 포함하여 12명의 기계 및 전기 엔지니어가 근무하고 있으며, 총 처리 장비는 6천만 위안 이상입니다. 현재 대규모 처리 장비 도입과 공정 연구, 개발 및 개선을 통해 중국에서 JLK 케이지 연선기 시리즈 유닛을 조립 라인으로 생산하는 유일한 제조업체가 되었습니다.
