와이어 및 케이블 제작 기계 : 500/6+12 강성 가닥 솔루션-다층 케이블 생산의 효율성 및 정밀도

와이어 및 케이블 제조 기계: 500/6+12 리지드 스트랜딩 솔루션 – 다중 스트랜드 케이블 생산을 위한 효율성과 정밀성

1. 적용 분야

본 기계는 주로 대단면, 장척의 강심 알루미늄 연선(ACSR) 및 알루미늄 합금 도체의 비꼬임 스트랜딩에 사용됩니다. 또한 구리 도체의 원형, 특수 형상 및 섹터형 코어의 비꼬임 스트랜딩 및 압축에도 적용할 수 있습니다.

2. 주요 구성 요소

2.1 Φ500 페이오프 스탠드 1세트

2.2 #형 와이어 가이드 스탠드 1세트

2.3 6B, 12B 스트랜더 2세트

2.4 와이어 조립 다이 및 압축 장치 2세트

2.5 미터 카운터(기계식, 전자식) 1세트

2.6 Φ 1600 강철 이중 캡스턴 1세트

2.7 Φ 1800 컬럼형 테이크업(트래버스 포함) 1세트

2.8 전기 제어 시스템 1세트

2.9 수동 푸시-풀 안전 보호 시스템 2세트

3. 특징

3.1 전체 기계는 독립 모터로 구동되며, 케이지 및 캡스턴의 각 섹션은 별도의 영구 자석 동기 서보 모터로 구동됩니다. 케이지는 전용 기어박스를 통해 회전하도록 구동되어, 전통적인 지면 샤프트 연동 구동 리지드 타입 스트랜더에 비해 구조가 단순화되고 장비 유지보수가 더욱 편리해집니다.

3.2 전체 기계의 제어는 Inovance 시리즈 PLC를 채택하며, 다양한 생산 공정 매개변수는 터치 스크린을 통해 설정됩니다. 케이지 및 캡스턴의 각 섹션은 Jiangsu Zhima 서보 모터로 구동되며, 모터 드라이버는 주파수 변환기 장치입니다. 전송 정확도를 보장하기 위해 전송 모터는 격자 인코더 피드백을 채택하고, 전체 기계는 버스 통신 방식을 사용하여 신호 전송 정확도를 보장합니다. 실제 생산에서 사용자는 필요한 케이블 사양에 따라 터치 스크린에서 각 케이지 섹션의 피치 및 생산 라인 속도와 같은 공정 매개변수를 설정합니다. 시동 시 PLC가 각 전송 부품의 속도를 자동으로 계산하여 전체 기계의 동기화 및 연선 피치의 정확도를 보장하고, 전체 기계의 무단 속도 조절을 달성합니다. 전자 제어 시스템은 첨단 기술, 편리한 작동 및 안정적인 작동을 갖추고 있습니다.

3.3 펄스 원리를 사용하여 와이어 끊김을 감지하며, 각 케이지 섹션의 모든 보빈에서 발생하는 와이어 끊김 신호를 정확하게 판단하여 감지 정확도를 보장합니다. 터치 스크린의 디스플레이를 통해 작업자는 문제를 신속하게 해결하고 다음 시동을 시작할 수 있습니다.

3.4 본 기계는 Inovance 프로그래머블 컨트롤러와 필드 버스를 사용하여 기계의 모든 부품의 작동 상태를 통합적으로 명령하고 조정하며, 주파수 변환기를 사용하여 AC 모터의 시동 및 작동을 제어합니다. Inovance 터치 스크린을 사용하여 다양한 공정 매개변수를 설정하고 표시합니다. 전자 제어 시스템은 기술적으로 진보되었으며, 작동이 용이하고 안정적인 작동을 보장합니다.

4..주요 기술 매개변수

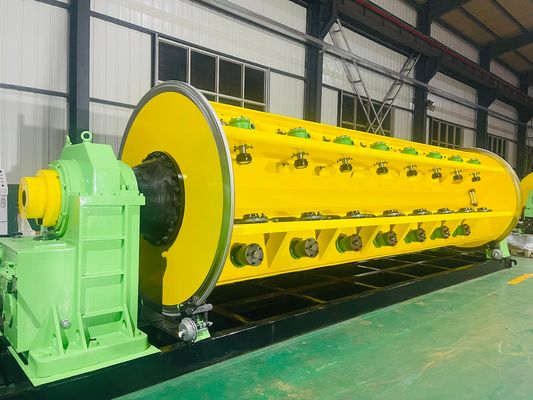

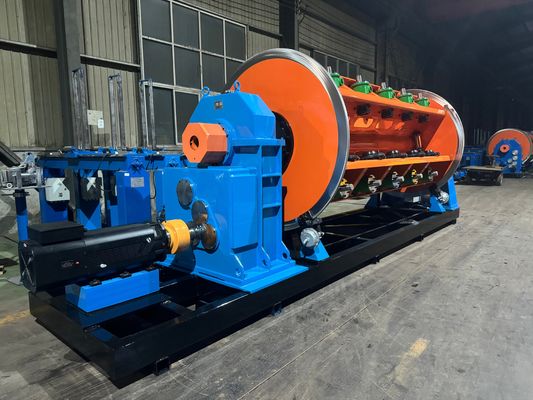

5.사진

6.포장 사진

7.우리 공장 및 소개

허베이 바오홍 전기 기계 유한 회사는 2006년 8월 1일에 설립되었습니다. 베이징, 톈진, 스자좡의 삼각 중심에 위치한 허베이시 샤와 향 산업 단지에 자리 잡고 있으며, 편리한 교통과 풍부한 철강 자원을 누리고 있습니다. 스트랜딩 기계 시리즈 제품 생산으로 시작하여 18년간의 발전을 거쳤습니다. 인재 이점과 기술력을 전적으로 활용하여 회사는 지속적으로 신기술과 공정을 연구 개발하여 꾸준한 성장을 달성하고, 첨단 제조 기술, 강력한 생산 능력, 전국 및 해외를 아우르는 판매망을 갖춘 종합 경제 주체로 점진적으로 발전하고 있습니다.

회사는 30,000 평방 미터의 공장 면적을 차지하고 있으며, 100명 이상의 직원을 보유하고 있으며, 그 중 12명은 기계 및 전기 엔지니어이며, 총 처리 장비는 6천만 위안 이상입니다. 현재 대규모 처리 장비 도입과 공정 연구, 개발 및 개선을 통해 회사는 중국에서 JLK 케이지 스트랜딩 기계 시리즈 유닛을 조립 라인으로 생산하는 유일한 제조업체가 되었습니다.
