제품 상세 정보:
결제 및 배송 조건:
|
| 장비명: | 동선 강체 프레임 스트랜딩 기계 | 적합: | 와이어 연선 |
|---|---|---|---|
| 릴 사이즈: | 500 / 630 기타 등등 | 재료: | 구리 와이어, 알루미늄 와이어, 강선 |
| 좌초 피치: | 500-2500mm | Capstan 휠 직경: | 2000mm |
| 최대 꼬인 선 OD: | Φ35-55mm | HS코드: | 8479400000 |
| 장비 색상: | 선택 과목 | ||
| 강조하다: | 알루미늄 구리선 연선기,강성 프레임 연선기 2500mm,보증 포함 강성 연선기 |
||

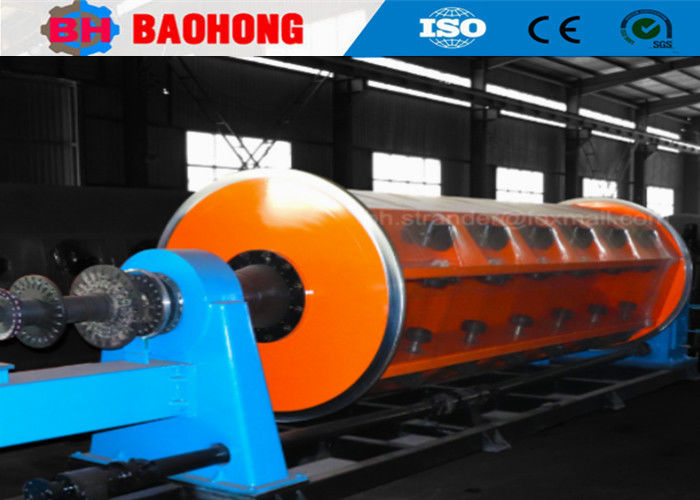

알루미늄 구리선 리지드 프레임 스트랜딩 머신 2500mm 피치
1. 적용 분야
본 기계는 주로 구리 또는 알루미늄 섹터 또는 라운드 도체, 그리고 사전 나선형 섹터 도체 등의 연선 및 압축에 사용됩니다.
2. 주요 구성 요소
2.1 페이오프
2.2 리지드 스트랜더
2.3 압축 및 조립 다이 홀더
2.4 동심 테이핑 머신
2.5 미터 카운터
2.6 캡스턴 (36단 기어박스 포함)
2.7 트래버싱 스탠드
2.8 컬럼형 테이크업
2.9 전송 샤프트
2.10 전기 제어 캐비닛
3. 특징
3.1 고객의 요구 사항에 따라 이 케이지형 스트랜딩 머신을 맞춤 제작합니다.
3.2 테이크업 및 트래버싱 스탠드는 컬럼형 및 포털형을 사용할 수 있습니다.
3.3 보빈 그룹 로딩은 유압 플로어 타입을 사용합니다. 사이드 트롤리 로더도 선택 사항입니다.
3.4 본 기계는 메인 샤프트를 사용하여 동기화하므로 정밀하고 안정적인 테이핑 피치를 보장합니다.
4. 기술 매개변수
| 모델 (리지드 스트랜딩 머신) | JLK-500 | JLK-630 | JLK-710/720 | |
| 단선 직경 | 구리 | Φ1.5-5 mm | Φ1.5-5 mm | Φ1.5-5 mm |
| 알루미늄 | Φ1.5-5 mm | Φ1.5-5 mm | Φ1.5-5 mm | |
| 최대 연선 도체 외경 | Φ35-55 mm | Φ35-55 mm | Φ35-55 mm | |
| 연선 피치 | 6 보빈 스트랜딩 케이지 | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 보빈 스트랜딩 케이지 | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 보빈 스트랜딩 케이지 | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 보빈 스트랜딩 케이지 | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 보빈 스트랜딩 케이지 | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| 회전 속도 | 6 보빈 스트랜딩 케이지 | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 보빈 스트랜딩 케이지 | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 보빈 스트랜딩 케이지 | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 보빈 스트랜딩 케이지 | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 보빈 스트랜딩 케이지 | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| 캡스턴 | 캡스턴 휠 직경 | 2000 mm | 2000 mm | 2000 mm |
| 최대 인출력 | 30 T | 30 T | 40 T | |
| 사전 나선 장치 | 피치 | 500-2500mm | 500-2500mm | 500-2500mm |
| 모터 출력 | 90-180 KW | 110-180 KW | 130-180 KW | |
| 보빈 크기 | 500*375*127 | 630*475*127 | 710*530*127 | |
| 중앙 페이오프 보빈 | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| 테이크업 보빈 | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| 최대 인출 선속 | 69 m/min | 69 m/min | 62 m/min | |
| 중앙 높이 | 1000 mm | 1100 mm | 1100 mm | |
5. 사진
6. 포장 사진
7. 저희 공장 및 회사 소개
허젠 바오홍 전기 기계 유한 회사는 2006년에 설립되었습니다. 저희 회사는 허베이성 허젠시 경제 개발구에 위치하고 있으며, 북중국에서 가장 큰 전문 와이어 스트랜딩 머신 및 레이잉업 머신 제조업체입니다.
2006년부터 고객의 관심과 지원에 힘입어 바오홍 기계는 와이어 스트랜딩 머신 및 레이잉업 머신의 연구 개발에 전념해 왔으며 큰 발전을 이루었습니다. 이제 우리는 중국에서 JLK 리지드 스트랜딩 머신 시리즈의 생산을 조립 라인 공정으로 개발할 수 있는 유일한 공장이 되었으며, 또한 JGB 보우 스킵 스트랜딩 라인, CGB 보우 스킵 타입 케이블링 라인 및 CLY 고속 크래들 타입 레이잉업 라인을 독립적으로 개발했습니다.
현재 허젠 바오홍 전기 기계 유한 회사는 10000 평방 미터의 면적과 8000 평방 미터의 생산 작업장을 보유하고 있습니다. 당사는 60명의 직원을 보유하고 있으며, 그 중 10명은 R&D 직원입니다. 현재 연간 생산 가치는 1천만 달러 이상이며, 중국에서 가장 중요한 스트랜딩 머신 제조업체 중 하나로 발전했습니다.
