별도의 모터 드라이브를 갖춘 완전성 지능형 코일러 JLK-630/1+6+12+18+24

완전 자동 지능형 코일러 JLK-630/1+6+12+18+24 별도의 모터 드라이브

1적용

이 기계는 주로 큰 절단 및 큰 길이의 강철 코어 알루미늄 스트랜트 와이어와 구리, 알루미늄 및

아리루미늄 합금 선도체, 역전환 스트랜딩 없이; 또한 원형, 특수-

모양과 섹터 모양의 선도자 코어

2주요 기술 매개 변수

3- 메인 특징

3.1 전체 기계는 독립적인 모터에 의해 구동되며, 케이지와 캡스탄의 각 부분은 별도의 영구 자석에 의해 구동됩니다.

동기 서보 모터. 케이지는 전용 기어 박스를 통해 회전하도록 구동되며 전통적인 지상과 비교하여 구조를 단순화합니다.

셰프트 연결로 작동된 딱딱한 유형의 스트랜더는 장비 유지보수를 더 편리하게합니다.

3.2 전체 기계의 제어는 Inovance 시리즈 PLC를 채택하고, 다양한 생산 과정 매개 변수는 터치 스크린을 통해 설정됩니다.

케이지와 캡스탄의 각 섹션은 Jiangsu Zhima 서보 모터에 의해 구동되고, 모터 드라이버는 주파수 변환기 장치입니다.

전송 정확성, 전송 모터는 격자 인코더 피드백을 채택하고 전체 기계는 버스 통신 방법을 채택

신호 전송 정확성을 보장합니다. 실제 생산에서 사용자들은 케이지의 각 섹션의 피치와

필요한 케이블 사양에 따라 터치 스크린에서 생산 라인의 속도

부품은 PLC에 의해 자동으로 계산되어 전체 기계의 동기화와 굽힌 와이어 피치의 정확성을 보장합니다.

전체 기계의 단계없는 속도 조절을 달성합니다. 전자 제어 시스템은 첨단 기술, 편리한 운영 및

신뢰성 있는 동작

3.3 펄스 원리는 와이어 파열을 감지하는 데 사용되며, 이는 각 섹션의 모든 스핀의 와이어 파열 신호를 정확하게 결정할 수 있습니다.

터치 스크린에 표시를 통해 운영자는 신속하게 문제를 해결하고 다음 시작을 시작할 수 있습니다

일어나

3.4 기계는 Inovance 프로그래밍 컨트롤러와 필드 버스를 사용하여

기계, 그리고 주파수 변환기를 사용하여 AC 모터의 시작 및 작동을 제어합니다.

다양한 공정 매개 변수 전자 제어 시스템은 기술적으로 진보되어 작동이 쉽고 안정적입니다.

3.5 이 구조의 기계 및 전기 제어는 현재 가장 진보 된 완전 자동 코일 로딩 및 릴딩 프로세스를 채택합니다.

중국, 코일 로딩 및 로딩의 작업 효율을 크게 향상!

4주요 구성 요소

4.1 Φ630 결제판

4.2 #형 유선 안내판

4.3 6B,12B,18B,24B 스트랜더

4.4 와이어 어셈블리 도어 및 압축 장치

4.5 수평 계정 계산기 (기계, 전자)

4.6 Φ 2000 강성 이중 카프스탄

4.7 상단에 장착된 Φ2500 갱트리형 픽업 및 페이오프 스탠드

4.8 전기 제어 시스템

4.9 안전 보호 시스템

4.10 측면에 장착된 수평 코일 로딩 시스템

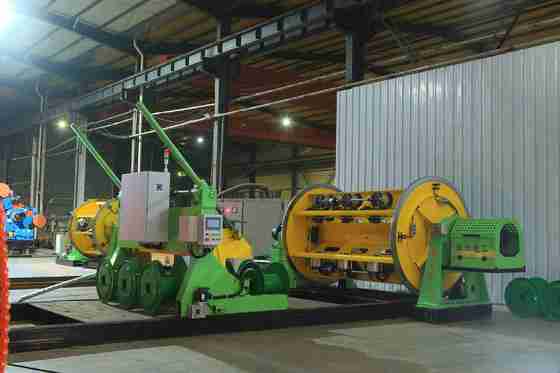

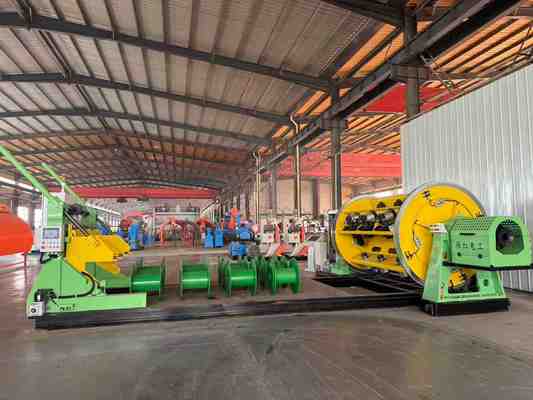

5.사진

6- 포스팅 사진

7우리 공장과 회사 소개

헤베이 바오홍 전기 기계 회사 (Hebei Baohong Electrical Machinery Co., Ltd.) 는 2006년 8월 1일에 설립되었다.

이 회사는 베이징, 천진, 시지아쑤앙의 삼각형 중심에 위치하고 있으며, 편리한 교통과 풍부한 철강을 보유하고 있습니다.

자원. 스트랜딩 머신 시리즈 제품의 생산에서 시작하여 18 년의 개발을 겪었습니다.

이점과 기술력, 회사는 지속적으로 연구하고 새로운 기술과 프로세스를 개발, 안정적인 성과를 달성

성장하고 발전된 제조 기술과 강력한 생산 능력을 갖춘 포괄적인 경제 주체로 점차 발전하고,

전국 및 해외를 아우르는 판매망.

회사는 30,000 평방 미터의 공장 면적을 차지하고 있으며, 12 명의 기계 및 전기 엔지니어를 포함하여 100 명 이상의 직원이 있습니다.

현재, 대용량 가공 장비의 도입과

연구, 개발 및 프로세스의 개선, 회사는 JLK 케이지를 생산하는 중국에서 유일한 제조사가되었습니다

조립 라인에서 스트랜딩 기계 시리즈 단위.
