제품 상세 정보:
결제 및 배송 조건:
|
| 장비명: | 전원 케이블의 원형 및 섹터별 코어 연선을 위한 견고한 프레임 유형 연선 기계 | 애플리케이션: | 전원 케이블의 원형 및 섹터 모양(프로파일형) 코어 연선, 노출된 알루미늄, 노출된 구리 및 강철 코어 알루미늄 연선(ACSR) |
|---|---|---|---|
| 유형: | 강체 프레임 스트랜딩 기계 | 피가공 소재: | 구리, 알루미늄, 철, 기타 등등. |
| 좌초 피치: | 500 - 2500mm | 단일 와이어의 지름: | 1.5 - 5mm |
| 최대 당기는 힘: | 40T | 캡스턴 유닛: | 듀얼 캡스턴 |
| 제어 시스템: | PLC + 터치스크린 | 장비 색상: | 맞춤형(고객 요청에 따라) |
| 강조하다: | 電力ケーブル用硬線撚り機,丸形ケーブル心線用撚り機,扇形ケーブル心線用撚り機 |
||
전력 케이블의 원형 및 섹터 코어 연선용 강성 프레임형 연선기
2.1 사전 꼬임 및 압축 장치 3 세트
2.2 12 & 18, 24 연선 케이지 각 1 세트
2.3 압축 및 조립 다이 홀더 1 세트
2.4 동심 테이핑 기계 1 세트
2.5 미터 카운터 1 세트
2.6 강력 듀얼 풀오프 캡스턴 1 세트
2.7 트래버스 스탠드가 있는 컬럼형 테이크업 1 세트
2.8 전송 샤프트 1 세트

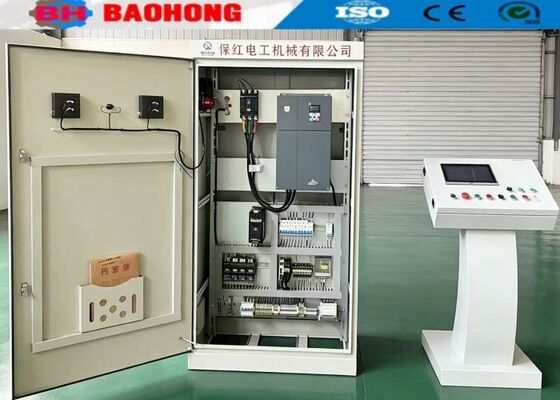

2.9 전기 제어 캐비닛 (메인 캐비닛 및 작동 캐비닛) 각 1 세트
2.10 안전 보호 시스템 1 세트
3. 특징
3.1 텐션 보빈 표면은 면처리되어 텐션이 안정적이고 균형 잡히도록 보장합니다.
3.2 각 케이지에는 조그 버튼과 비상 정지 버튼이 장착되어 있습니다.
3.3 보빈 그룹 로딩은 유압 플로어 타입을 사용합니다. 측면 트롤리 로더도 선택 사항입니다.
3.4 경사 설계된 이중 휠 캡스턴은 중부하 압축에 적합합니다.
3.5 각 케이지에는 유압식 측면 하단 로딩 장치가 장착되어 있습니다.
3.6 PLC 장착, 선택 사항.
4. 기술 매개변수
|
모델 (강성 연선기) |
JLK-500 | JLK-630 | JLK-710/720 | |
|
단선 직경 |
구리 | Φ1.5-5 mm | Φ1.5-5 mm | Φ1.5-5 mm |
| 알루미늄 | Φ1.5-5 mm | Φ1.5-5 mm | Φ1.5-5 mm | |
|
최대 연선 도체 외경 |
Φ35-55 mm | Φ35-55 mm | Φ35-55 mm | |
| 연선 피치 | 6 보빈 연선 케이지 | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 보빈 연선 케이지 | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 보빈 연선 케이지 | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 보빈 연선 케이지 | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 보빈 연선 케이지 | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| 회전 속도 | 6 보빈 연선 케이지 | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 보빈 연선 케이지 | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 보빈 연선 케이지 | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 보빈 연선 케이지 | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 보빈 연선 케이지 | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| 캡스턴 | 캡스턴 휠 직경 | 2000 mm | 2000 mm | 2000 mm |
| 최대 풀오프 힘 | 30 T | 30 T | 40 T | |
| 사전 나선 장치 | 피치 | 500-2500mm | 500-2500mm | 500-2500mm |
|
모터 출력 |
90-180 KW | 110-180 KW | 130-180 KW | |
|
보빈 크기 |
500*375*127 | 630*475*127 | 710*530*127 | |
|
중앙 공급 보빈 |
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
테이크업 보빈 |
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
최대 풀오프 선속 |
69 m/min | 69 m/min | 62 m/min | |
|
중앙 높이 |
1000 mm | 1100 mm | 1100 mm | |

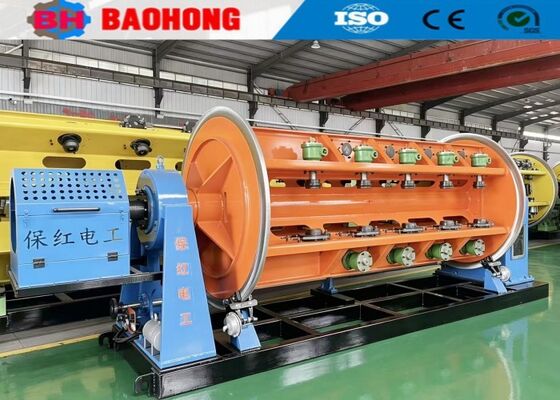

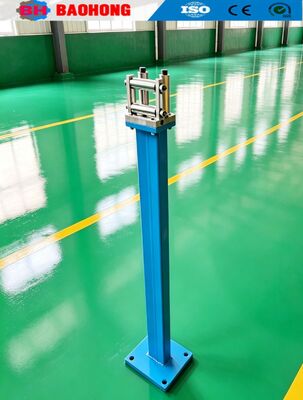

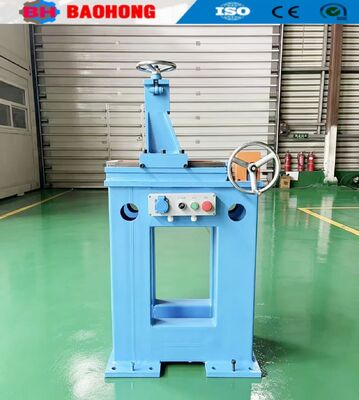

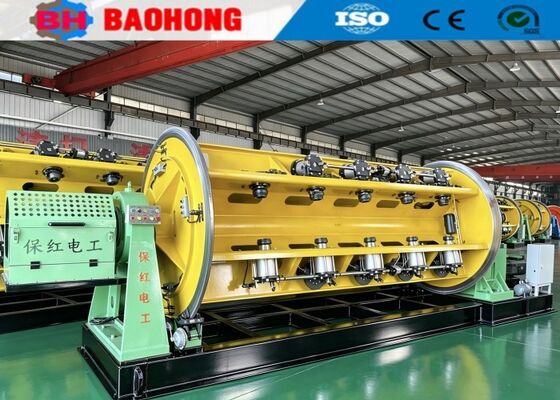

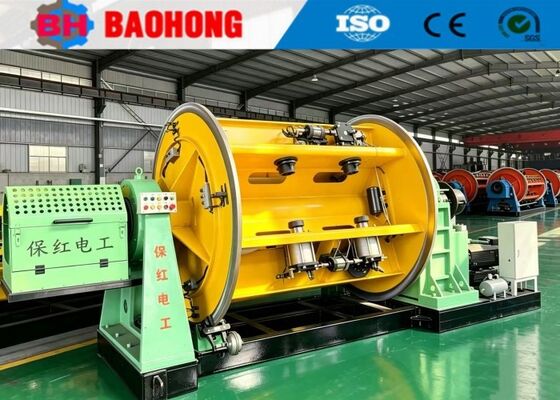

5. 사진
6. 포장 사진
7. 공장 및 회사 소개
허젠 바오홍 전기 기계 유한 회사는 2006년에 설립되었습니다. 당사는 허베이성 허젠시 경제 개발구에 위치하고 있으며, 북중국 최대의 전문 전선 연선기 및 레이업 기계 제조업체입니다.
2006년부터 고객의 관심과 지원에 힘입어 바오홍 기계는 전선 연선기 및 레이업 기계의 연구 개발에 전념해 왔으며 큰 발전을 이루었습니다. 이제 우리는 중국에서 JLK 강성 연선기 시리즈의 생산을 조립 라인 공정으로 개발할 수 있는 유일한 공장이 되었으며, 또한 JGB 보우 스킵 연선 라인, CGB 보우 스킵 타입 케이블링 라인 및 CLY 고속 크래들 타입 레이업 라인을 독립적으로 개발했습니다.
현재 허젠 바오홍 전기 기계 유한 회사는 10000 평방 미터의 면적과 8000 평방 미터의 생산 작업장을 보유하고 있습니다. 당사는 60명의 직원을 보유하고 있으며, 그중 10명은 R&D 직원입니다. 현재 연간 생산 가치는 1천만 달러 이상이며, 중국에서 가장 중요한 연선기 제조업체 중 하나로 발전했습니다.
