| 이름: | 630 알루미늄 및 구리 와이어를위한 강성 유형 가닥 기계 | 유형: | JLK-630 |
|---|---|---|---|
| 기능: | 좌초 | 재료: | 구리, 알루미늄, 철, 기타 등등. |
| 좌초 피치: | 무단계 조절 가능 | 보증 기간: | 12개월 |
| 장비 색상: | 맞춤형 | 맥스. 가닥 OD: | 15-55mm |
| 강조하다: | 630 rigid stranding machine for wire,aluminum copper wire stranding machine,rigid stranding machine with warranty |
||
630 강성형 연선기 (알루미늄 및 구리선용)
1. 적용 분야
본 기계는 주로 대단면, 장척의 강심 알루미늄 연선(ACSR) 및 알루미늄 합금 도체의 비꼬임 연선에 사용됩니다. 또한 원형, 특수 형상 및 부채꼴 코어의 구리 도체의 비꼬임 연선 및 압축에도 적용될 수 있습니다.
2. 주요 구성품
2.1 Φ630 인출 스탠드 1세트
2.2 #형 와이어 가이드 스탠드 1세트
2.3 6B, 12B, 18B 연선기 3세트
2.4 와이어 조립 다이 및 압축 장치 3세트
2.5 미터 카운터 (기계식, 전자식) 1세트
2.6 Φ 2000 강성 더블 캡스턴 1세트
2.7 Φ 2500 컬럼형 권취기 (트래버스 기능 포함) 1세트
2.8 전기 제어 시스템 1세트
2.9 안전 보호 시스템 4세트
3. 특징
3.1 전체 기계는 독립 모터로 구동되며, 케이지 및 캡스턴의 각 섹션은 별도의 영구 자석 동기 서보 모터로 구동됩니다. 케이지는 전용 기어박스를 통해 회전하도록 구동되어, 전통적인 지면 샤프트 연동 구동 강성형 연선기에 비해 구조가 단순화되고 장비 유지보수가 더욱 편리해집니다.
3.2 전체 기계의 제어는 Siemens & Inovance 시리즈 PLC를 채택하며, 다양한 생산 공정 매개변수는 터치 스크린을 통해 설정됩니다. 케이지 및 캡스턴의 각 섹션은 Jiangsu Zhima 서보 모터로 구동되며, 모터 드라이버는 주파수 변환 장치입니다. 전송 정확도를 보장하기 위해 전송 모터는 격자 인코더 피드백을 채택하고, 전체 기계는 버스 통신 방식을 사용하여 신호 전송 정확도를 보장합니다. 실제 생산에서 사용자는 요구되는 케이블 사양에 따라 터치 스크린에서 각 케이지 섹션의 피치 및 생산 라인 속도와 같은 공정 매개변수를 설정합니다. 시동 시, 전체 기계의 동기화 및 연선 피치의 정확도를 보장하고 전체 기계의 무단 속도 조절을 달성하기 위해 PLC가 각 전송 부품의 속도를 자동으로 계산합니다. 전자 제어 시스템은 첨단 기술, 편리한 작동 및 안정적인 성능을 제공합니다.
3.3 펄스 원리를 사용하여 와이어 끊김을 감지하며, 각 케이지 섹션의 모든 보빈에서 발생하는 와이어 끊김 신호를 정확하게 판단하여 감지 정확도를 보장합니다. 터치 스크린의 디스플레이를 통해 작업자는 문제를 신속하게 해결하고 다음 시작을 할 수 있습니다.
3.4 본 기계는 Inovance PLC 프로그래머블 컨트롤러와 필드 버스를 사용하여 기계의 모든 부품의 작동 상태를 통합적으로 명령하고 조정하며, 주파수 변환기를 사용하여 AC 모터의 시동 및 작동을 제어합니다. Inovance 터치 스크린은 다양한 공정 매개변수를 설정하고 표시하는 데 사용됩니다. 전자 제어 시스템은 기술적으로 진보되었으며, 작동이 용이하고 안정적인 성능을 제공합니다.
4. 주요 기술 매개변수
| 모델 (강성 연선기) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| 단선 직경 | 구리 | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| 알루미늄 | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| 최대 연선 도체 외경 | φ15 mm | φ25 mm | φ45 mm | |
| 연선 피치 | 6 보빈 연선 케이지 | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 보빈 연선 케이지 | 75-560 mm | 75-560 mm | ||
| 18 보빈 연선 케이지 | 92-680 mm | |||
| 24 보빈 연선 케이지 | 108-790 mm | |||
| 회전 속도 | 6 보빈 연선 케이지 | 258 r/min | 258 r/min | 258 r/min |
| 12 보빈 연선 케이지 | 236 r/min | 236 r/min | ||
| 18 보빈 연선 케이지 | 202 r/min | |||
| 24 보빈 연선 케이지 | 176 r/min | |||
| 캡스턴 | 캡스턴 휠 직경 | 1250 mm | 1600 mm | 2000 mm |
| 최대 인출력 | 8 T | 10 T | 15 T | |
| 보빈 | PND630 | PND630 | PND630 | |
| 중앙 인출 보빈 | PND630 | PND630 | PND630 | |
| 권취 보빈 | 1800mm | 2500mm | 2500mm | |
| 최대 인출 선속 | 35m/min | 40 m/min | 50 m/min | |
| 중앙 높이 | 1000 mm | 1100 mm | 1100 mm | |

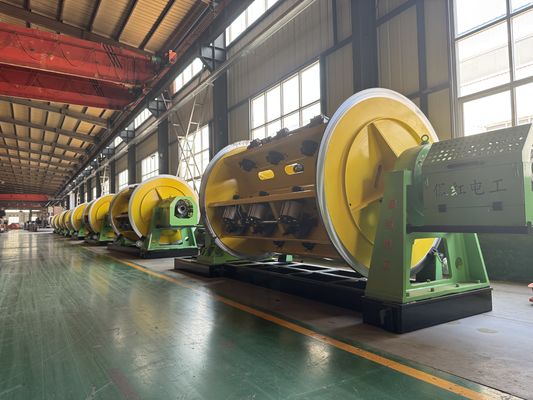

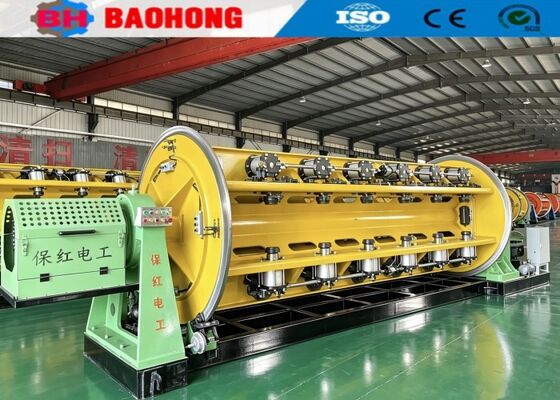

5.사진
6. 포장 사진
7. 저희 공장 및 회사 소개
Hejian Baohong Electrical Machinery Co., Ltd.는 2006년에 설립되었습니다. 저희 회사는 허베이성 허젠시 경제 개발구에 위치하고 있으며, 북중국 최대의 전문 와이어 연선기 및 케이블 연합기 제조업체입니다.
2006년부터 고객의 관심과 지원에 힘입어 Baohong Machinery는 와이어 연선기 및 케이블 연합기의 연구 개발에 전념해 왔으며 큰 발전을 이루었습니다. 이제 저희는 중국에서 JLK 강성 연선기 시리즈의 생산을 조립 라인 공정으로 개발할 수 있는 유일한 공장이 되었으며, 또한 JGB 보우 스킵 연선 라인, CGB 보우 스킵 타입 케이블 라인 및 CLY 고속 크래들 타입 연합 라인을 독립적으로 개발했습니다.
현재 Hejian Baohong Electrical Machinery Co., Ltd.는 10000 평방 미터의 면적과 8000 평방 미터의 생산 작업장을 보유하고 있습니다. 저희 회사는 10명의 R&D 직원을 포함하여 60명의 직원을 보유하고 있습니다. 현재 연간 생산 가치는 1천만 달러 이상이며, 중국에서 가장 중요한 연선기 제조업체 중 하나로 발전했습니다.
