제품 상세 정보:
결제 및 배송 조건:
|
| 장비명: | 숙 / 행성 스트랜딩 기계 | 장비 유형: | 지구의 |
|---|---|---|---|
| 릴 사이즈: | 500 | 재료: | 강철 |
| HS코드: | 8479400000 | 중심 높이: | 1000mm |
| 장비 색상: | 요청으로 | 보증기간: | 1년 |
| 강조하다: | 태양 행성 꼬임 장비,케이블 포설 장비 백 트위스트,보증이 있는 플래너터리 연선기 |
||
선/행성 연선기, 케이블 포설 장비 백 트위스트
1. 용도
이 기계는 백 트위스트 방식으로 구리선, 알루미늄선, ACSR 및 절연선을 연선하는 데 사용되며, 강선 피복 또는 구리 차폐 케이블도 피복할 수 있습니다.
2. 주요 특징
주요 기어박스는 중국 최고의 기어박스를 채택하여 거의 소음이 발생하지 않습니다.
호스트 본체는 백 트위스트 연선 방식입니다. 지지 휠이 호스트 본체를 지지합니다. 보빈 케이지는 안전 잠금 장치가 장착된 엔드 샤프트 클램핑 장치를 채택합니다. 와이어 장력은 마찰 장력을 사용합니다. 이 기계는 정회전 및 역회전 기능이 있는 6단 기어박스, 공압 브레이크 장치, 전체 용접 섀시를 갖추고 있습니다. 보빈 케이지는 용접됩니다.
630 반절단형 강대 피복기는 선택 사항입니다. 이 피복 헤드는 6단 기어박스, 오일 펌프 윤활 기능을 갖추고 있습니다. 정회전, 역회전 및 중립으로 작동할 수 있습니다. 이 기계는 최대 직경 630mm의 강대에 적용 가능합니다. 기계적 마찰 장력은 조절 가능합니다. 강대의 각도는 웜 기어로 조절할 수 있습니다. 이 기계는 다양한 강대 피복에 적용 가능합니다.
기계식 마찰 벨트 또는 마찰 디스크가 와이어 인출 장력(pay-off tension)을 제어합니다. 이 유형의 와이어 장력은 수동 조절 방식입니다. 마찰은 풀 보빈에서 빈 보빈까지 안정적입니다.
자기 히스테리시스(Magnetic hysteresis)가 와이어 인출 장력을 제어합니다. 이 유형은 PLC로 제어할 수 있으며, PLC에 인출 장력에 대한 일련의 데이터가 설정됩니다. 풀 보빈에서 빈 보빈까지 와이어 장력이 더 안정적입니다. 장력은 아날로그 양 또는 실시간 피드백 방식을 채택합니다. 이것은 수동 인출 장력 시스템의 한 종류입니다.
모터와 소형 기어박스가 동기 벨트로 인출 보빈을 제어합니다. 와이어 장력은 실시간 와이어 장력 피드백 시스템에 따라 변경됩니다. 이것은 능동 인출 장력 시스템의 한 종류입니다. 와이어 장력은 0부터 최대 데이터까지입니다. 이 유형의 기계는 일반적으로 OPGW 케이블 및 정밀한 와이어 장력이 필요한 기타 케이블 제조에 사용됩니다.
3. 구성
인출 장치, 6연선 섹션, 12연선 섹션, 18연선, 24연선 및 30연선 메인프레임, 다이 홀더, 테이프 래퍼, 피복 유닛, 인출 장치, 취출 장치, 구동 시스템 및 전기 시스템.
4. 기술 매개변수
| 모델 (행성 연선기) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| 단선 직경 | 구리 | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| 알루미늄 | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| 최대 연선 도체 외경 | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| 연선 피치 | 6 보빈 연선 케이지 | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 보빈 연선 케이지 | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 보빈 연선 케이지 | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 보빈 연선 케이지 | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| 회전 속도 | 6 보빈 연선 케이지 | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 보빈 연선 케이지 | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 보빈 연선 케이지 | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 보빈 연선 케이지 | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| 캡스턴 | 캡스턴 휠 직경 | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| 최대 인출력 | 2T | 5T | 10T | 15T | |
| 모터 출력 | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| 보빈 크기 | 315 mm | 400 mm | 500 mm | 630 mm | |
| 중앙 인출 보빈 | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| 취출 보빈 | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| 최대 인출 속도 | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| 중앙 높이 | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5. 사진

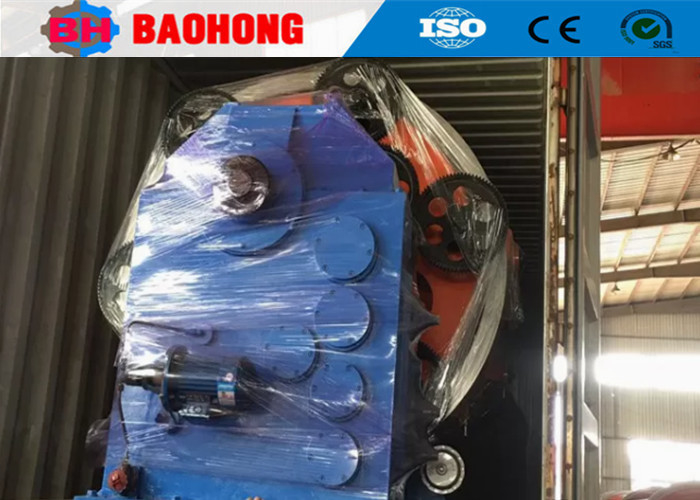

6. 포장 사진
7. 우리 공장 및 소개
Hejian Baohong Electrical Machinery Co., Ltd.는 2006년에 설립되었습니다. 당사는 허베이성 허젠시 경제 개발구에 위치하고 있으며, 북중국 최대의 전문 와이어 연선기 및 레이업 기계 제조업체입니다.
2006년부터 고객의 관심과 지원에 힘입어 Baohong Machinery는 와이어 연선기 및 레이업 기계의 연구 개발에 전념해 왔으며 큰 발전을 이루었습니다. 이제 우리는 중국에서 JLK 리지드 연선기 시리즈를 조립 라인 생산으로 개발할 수 있는 유일한 공장이 되었으며, 또한 JGB 보우 스킵 연선 라인, CGB 보우 스킵 타입 케이블링 라인 및 CLY 고속 크래들 타입 레이업 라인을 독립적으로 개발했습니다.
현재 Hejian Baohong Electrical Machinery Co., Ltd.는 10000 평방 미터의 면적과 8000 평방 미터의 생산 작업장을 보유하고 있습니다. 당사는 60명의 직원을 보유하고 있으며, 그중 10명은 R&D 직원입니다. 현재 연간 생산 가치는 1천만 달러 이상이며, 중국에서 가장 중요한 연선기 제조업체 중 하나로 발전했습니다.
8. FAQ
Q: 고객에게 무엇을 제공할 수 있습니까?
A: 당사의 전문 생산 및 기술 인력이 고객의 직원을 교육하고 고객의 원활한 생산을 보장할 수 있습니다. 또한 고객에게 애프터 서비스를 제공할 것입니다.
Q: 기계 보증 기간은 얼마나 됩니까?
A: 1년 보증 기간 (구매자 공장에서의 기계 디버깅 완료 시점부터)
Q: 왜 귀사를 선택해야 합니까?
A: 당사는 케이블 기계 생산에 15년 이상의 전문 경험을 보유하고 있으며, 고품질, 고보안 제품을 제공합니다.
숙련된 작업자와 엔지니어로 구성된 경험이 풍부한 팀을 보유하고 있습니다.
해외 교육 엔지니어를 지원할 수 있습니다.
고객의 샘플 디자인을 수락하여 맞춤형 디자인을 제공할 수 있습니다.
고객에게 애프터 서비스를 제공할 수 있습니다.
