제품 상세 정보:
결제 및 배송 조건:
|
| Product name: | Multi Core Back Twist Planetary stranding | Shape: | Planetary shape |
|---|---|---|---|
| Bobbin sizes: | 315 400 500 630 800 1000 | Materials: | Steel/Cu/Al |
| Equipment color: | Optional | Max. stranded conductor OD: | φ14 -45mm |
| HS CODE: | 847940 | Warranty time: | 12 Months |
| 강조하다: | 기계를 만드는 전화선,기계를 만드는 전기선 |
||
신호 케이블 설치 기계 멀티 코어 후 트위스트 행성 및 태양 유형
1사용
이 기계는 Cu, Al 와이어, ACSR 및 고립 된 와이어 등을 배트 트위스트로 묶는 데 사용됩니다. 또한 철강 장갑 또는 Cu 스크린 케이블을 사용할 수 있습니다.
2주인공
2.1역전환 방법: 태양 및 행성 기어 메커니즘.
2.2비축 손가락 굽는 케이지는 마찰 긴장 조절 장치가 장착되어 있습니다.
2.3전송 샤프트는 안정적인 스트랜딩 피치를 유지하기 위해 모든 기계 부품을 서로 연결합니다. 또한 기계를 제어하는 주파수 동기화를 선택할 수 있습니다.
2.4이 기계는 널리 사용되고 소음도 낮아 편리하게 조작됩니다.
3생산 과정
큰 굽기 기계 는 강철 판 을 틀 구조 로 굽기 위해 사용 된다. 네 개의 틀 구조 는 원 을 동등 하게 나누고, 둘 다 면 에 있는 큰 디스크 와 함께 용접 된다.또한 모든 구조물은 중간에 두꺼운 벽 튜브에 용접전체 구조는 강하고 아름답습니다.
용접 후, 전체 구조는 내부 스트레스를 제거 할 수 있는 용접 오븐에서 용접됩니다.
그 다음 전체 구조는 큰 수평 톱니바퀴에 가공됩니다. 이 수평 톱니바퀴는 한쪽 끝을 다른 쪽으로 바꾸지 않고 한 단계로 모든 부분을 가공할 수 있을 정도로 크습니다.이 과정은 전체 구조의 동심성을 유지할 것입니다, 양쪽 끝의 베어링의 사용 수명을 연장합니다.
깊은 구멍 뚫고 굴착 기계는 클램핑 장치에 대한 설치 된 구멍을 돌릴 수 있습니다. 클램핑 장치의 한 쌍의 구멍은 한 단계로 돌립니다.두 구멍이 같은 동심도를 유지합니다.동심성은 와이어 깨지기 속도를 줄이고 클램핑 장치의 베어링을 연장합니다.
이 이중 기둥 수직 톱니바퀴는 기둥형 배치 기계의 큰 디스크와 스트랜딩 기계의 캐프스탄을 회전하는 데 사용됩니다.이 기계는 회전 및 회전 할 수 있습니다 케이블을 보호 하 고 같은 hual-off 힘을 유지 하기 위해 굴곡.
큰 플레너 타입 프레싱 머신, 주요 스트랜딩 케이지의 메인 체시와 픽업 & 페이오프 체시를 프레싱하는 데 사용됩니다.큰 플레너 타입 프레싱 머신 프레싱 머신에 의해 가공 표면의 균일 높이 분포를 유지하기 위해 각 평면은 한 번에 가공되도록 보장 할 수 있습니다이 모든 것은 기계가 원활하게 작동하도록 할 것입니다.
동적 균형을 잡는 기계는 급속도로 달리는 유선 및 케이블 장비를 생산하는 핵심 생산 장비이며, 특히 딱딱한 프레임 스트랜딩 케이지와 튜블러 스트랜딩 케이지입니다.스트랜딩 케이지의 가공 과정은 다른 특이한 힘으로 이어질 것입니다, 동적 균형 기계에 의해 검출 될 것입니다. 고쳐진 후 스트랜딩 케이지는 쉽게 고속 회전 요구 사항을 충족하고 서비스 수명을 증가시킬 것입니다.
전기 앙화 오븐은 유선 및 케이블 제조 기계, 특히 딱딱한 프레임 스트랜딩 기계와 튜브 스트랜딩 기계를 생산하는 데 필수적입니다.주요 스트랜딩 케이지의 내부 스트레스는 함께 용접 될 때 큰. 내부 스트레스는 열 처리에 의해 강력하게 방출됩니다. 이 생산 프로세스는 내부 품질을 향상시키기 위해 변형과 골절없이 스트랜딩 케이지를 보장합니다.
4기술 매개 변수
| 모델 (플래네타리 스트랜딩 머신) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| 단선 직경 | 구리 | φ1-1.6mm | φ1-4mm | φ1.2~5mm | φ1.5-5mm |
| 알루미늄 | φ1.2-2mm | φ1.2~4mm | φ1.4-5mm | φ2.0-5mm | |
| 가장 큰 밧줄 선도자 OD | φ14mm | φ28mm | φ35mm | φ45mm | |
| 스탠딩 피치 | 6 바비인 뱃살 | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 바비인 뱃살 | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 바비인 (Bobbin) 에 붙은 둥지 | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 바비인 에 붙는 케이지 | 38-749 | 51~940 | 63-1151 | 75-1601 | |
| 회전 속도 | 6 바비인 뱃살 | 218 r/min | 120 r/min | 106 회전/분 | 55 r/min |
| 12 바비인 뱃살 | 118 r/min | 110 r/min | 97.5 r/min | 45 회전/분 | |
| 18 바비인 (Bobbin) 에 붙은 둥지 | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 바비인 에 붙는 케이지 | 98 r/min | 90 r/min | 74 회전/분 | 25 r/min | |
| 카프스탄 | 캐프스탄 바퀴 지름 | 1000mm | 1600mm | 1800mm | 2000mm |
| 최대 추출력 | 2T | 5T | 10T | 15T | |
| 모터 전력 | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| 바빈 크기 | 315mm | 400mm | 500mm | 630mm | |
| 중앙 배당 Bobbin | 315mm | 1250mm | 1600mm | 1600mm | |
| 픽업 바빈 | 1250mm | 2000mm | 2000mm | 2500mm | |
| 최대 롤아웃 선형 속도 | 25m/min | 30m/min | 34.7m/min | 20m/min | |
| 중앙 높이 | 1000mm | 1000mm | 1000mm | 1100mm |
|

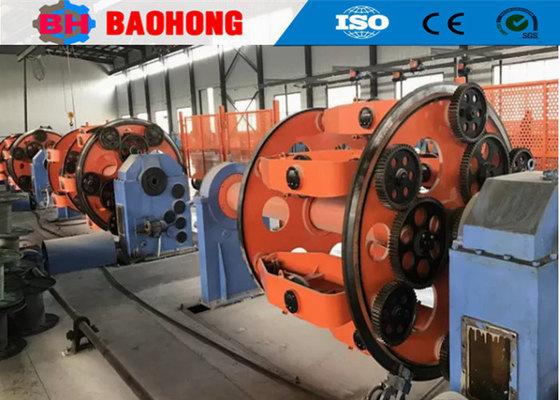

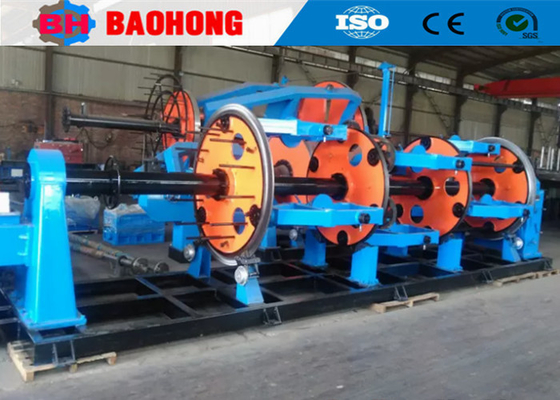

5사진
6포장 사진
7우리 공장과 소개
Hejian Baohong 전기 기계 회사, Ltd는 2006 년에 설립되었습니다. 우리의 회사는 Hebei 지방의 Hejian 시의 경제 개발 구역에 위치하고 있습니다.가장 큰 전문적인 제조업체가되었습니다. 북 중국에 철선 스트랜딩 기계와 배치 기계.
2006년부터 고객들의 관심과 지원에 의존하며바오홍 기계는 와이어 스트랜딩 기계와 배치 기계의 연구와 개발에 전념하고 있으며 큰 발전을 이루었습니다.이제 우리는 JLK 딱딱한 스트랜딩 기계 시리즈의 생산을 개발 할 수있는 유일한 공장으로 중국에서 조립 라인 처리 될 수 있습니다,우리는 또한 독립적으로 개발 JGB Bow 건너뛰기 스트랜딩 라인, CGB Bow skip 타입 케이블 라인 및 CLY High speed Cradle 타입 Laying-up 라인.
이제, 헤지안 Baohong 전기 기계 회사, Ltd, 10000 평방 미터의 면적, 8000 평방 미터의 생산 작업실. 우리 회사는 10 R & D 직원을 포함하여 60 명의 직원을 보유하고 있습니다.현재 연간 생산액은 1천만 달러가 넘습니다.,중국에서 가장 중요한 스트랜딩 머신 제조업체로 발전했습니다.
