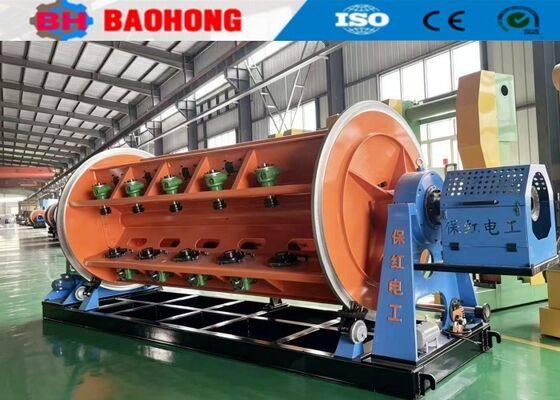

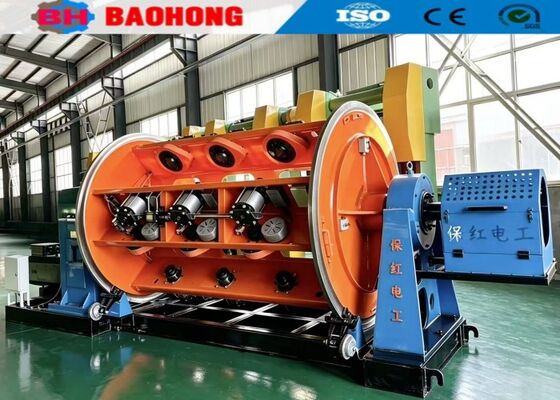

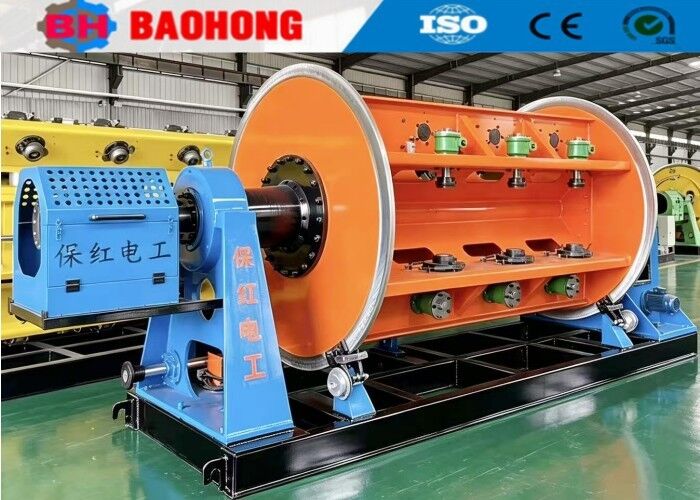

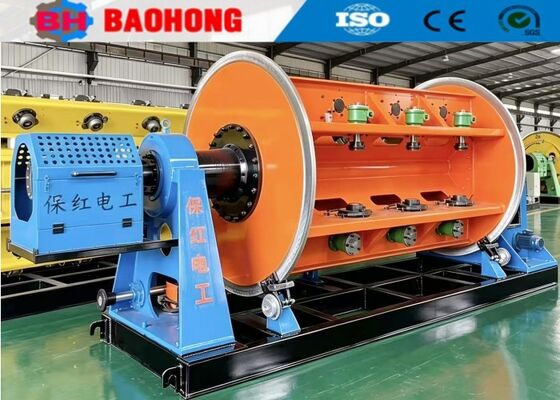

가공 송전선 및 ACSR용 JLK 고속 리지드 프레임 연선 기계

1단단한 스트랜딩 기계의 특징

1.1 반틀림이 없는 설계: 구리선, 둥근 알루미늄선, 미리 굽힌 섹터 선도자 및 철선을 장갑으로 장착하기 위해 설계된 것.

1유연한 로딩 옵션: 측면 로딩 및 전면 자동 로딩 메커니즘은 클라이언트 사이트 레이아웃 및 특정 요구 사항에 따라 사용자 정의 될 수 있습니다.

1.3 정밀한 긴장 조절: 공기 역학 저항과 전자기 브레이크로 장착되어 생산 기간 동안 일관성 있고 신뢰할 수 있는 긴장 상태를 유지합니다.

1.4 독립적인 모터 드라이브: 각 케이지는 전기 동기화 기능을 갖춘 독립적인 모터에 의해 구동되는 지상 샤프트 변속 구조를 갖는다.

1.5 첨단 HMI + PLC 제어: 힘없이 선설정 할 수 있습니다.그리고 당기는 캐프스탄과 흡수 장치와 매끄러운 속도 동기화.

1.6 종합적인 안전 보호: 내장된 안전 기능에는 유선 파열 (오버라인) 보호 및 과전압 보호가 포함됩니다.

2.1Ø 500-630 중앙 지불 1 세트

2.26B,12B,18B,24B 딱딱한 스트랜더 각 1 세트

2.3 4세트를 압축하는 와이어 집합

2.4미터 카운터 1세트

2.5Ø2000 이중 이니셔티브 캐프스탄 1 세트

2.6Ø2500 횡단 1세트 픽업 스탠드

2.7 송전 시스템 1 세트

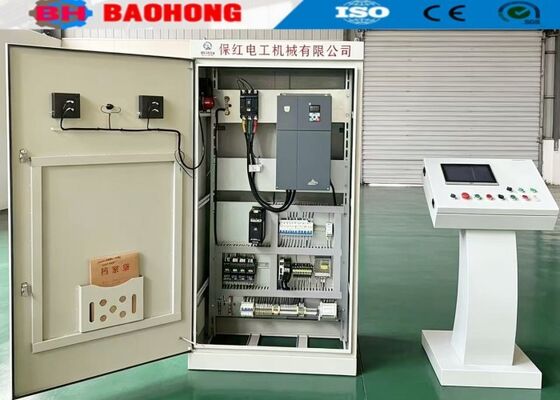

2.8전기 제어 시스템 1 세트

2.9안전 보호 장치 (추기-당기 안전 덮개) 1세트

2.10 지상 셰프트 안전 덮개 1 세트

2.11 릴 로딩 스프레더 1 세트

2.12 펌마 랭치 1세트

3특징
3.1 기계는 인간-기계 인터페이스를 갖추고 있으며 모든 작동 매개 변수를 직관적이고 편리하게 실시간으로 표시하고 설정할 수 있습니다.

3.2각 선의 실제 회전속도, 선형 회전속도 및 기타 작동 매개 변수는 시각적으로 표시될 수 있다.

3.3계측기 바퀴는 계측기를 정지하도록 설정하기 위해 주요 제어 캐비닛에 연결된다.

3.4 단절 경보 신호는 송신 선의 혼동이나 고장을 효과적으로 방지하기 위해 무선으로 전송된다.

3.5 캐비닛 타입 터치 스크린 조작 책상을 채택, 그것은 조작에 편리하고 아름다운 형태입니다.

4기술 매개 변수

4.1 단선 직경으로 뻗은

구리 와이어 Φ1.5 ∼Φ5.0mm

알루미늄 와이어 Φ1.8 Φ5.0mm

4.2Max. 스트랜딩 OD Φ45mm
4.3오징어 피치

6B 50-720mm

12B 77-866mm

18B 99-998mm

24B 110-1118mm

4.4 회전 속도

6B 330r/min

12B 308r/min

18B 275 r/min

24B 252r/min

4.5최대.캐프스탄 선형속도 85.45m/min
4.6 캐프스탄 바퀴 지름 Ø2000mm
4.7개동에 있는 릴 PND500
4.8중심 회수 스릴 크기 PN100 ∼ PN1600
4.9레일 PN1600 PN2500을 가져오세요
4.10 주전력 75kW (인버터와 함께 동전 모터)

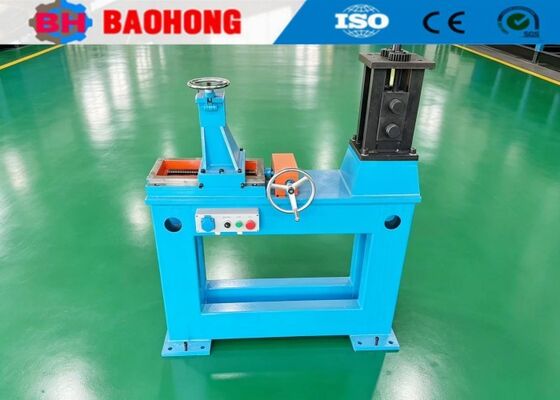

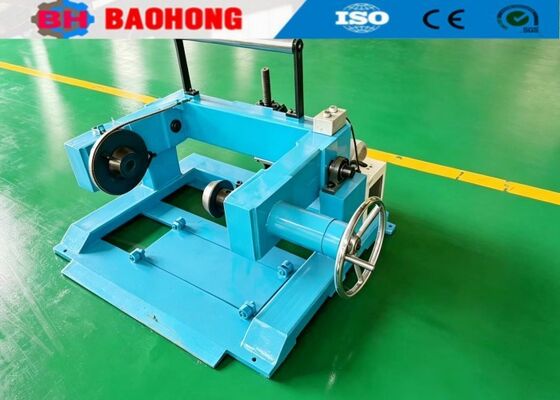

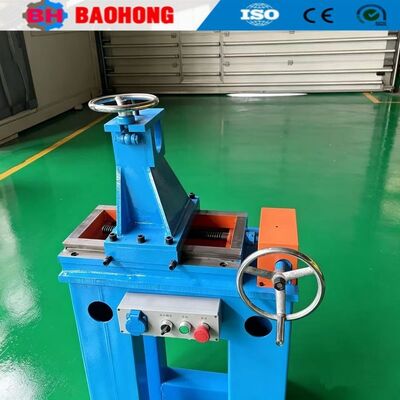

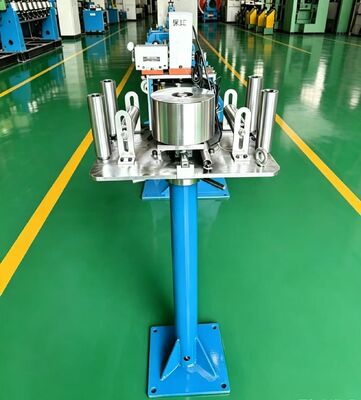

5사진

6포장 사진

7우리 공장과 회사 소개

헤지안 Baohong 전기 기계 회사, Ltd는 2006 년에 설립되었습니다. 우리의 회사는 헤비 지방의 헤지안 시의 경제 개발 구역에 위치하고 있습니다.가장 큰 전문적인 제조업체가되었습니다. 북 중국에 철선 스트랜딩 기계와 배치 기계.

2006년부터 고객들의 관심과 지원에 의존하며바오홍 기계는 와이어 스트랜딩 기계와 배치 기계의 연구와 개발에 전념하고 있으며 큰 발전을 이루었습니다이제 우리는 JLK 딱딱한 스트랜딩 기계 시리즈의 생산을 개발 할 수있는 유일한 공장으로 중국에 조립 라인 처리 될 수 있습니다,우리는 또한 독립적으로 개발 JGB Bow 건너뛰기 스트랜딩 라인, CGB Bow skip 타입 케이블 라인 및 CLY High speed Cradle 타입 Laying-up 라인.

이제, 헤지안 Baohong 전기 기계 회사, Ltd, 10000 평방 미터의 면적, 8000 평방 미터의 생산 작업장. 우리 회사는 10 R & D 직원을 포함하여 60 명의 직원을 보유하고 있습니다.현재 연간 생산액은 1천만 달러가 넘습니다.그리고중국에서 가장 중요한 스트랜딩 기계 제조업체로 발전했습니다.
