제품 상세 정보:
결제 및 배송 조건:
|
| 제품명: | ACSR 및 강철 코어 알루미늄 도체용 경질 연선 기계 | 적용 가능한 릴 크기: | 500 / 630 |
|---|---|---|---|
| 적용 가능한 재료: | 구리, 알루미늄선과 강선 | 애플리케이션: | 엄격한 좌초 |
| 전원공급장치: | 380V/415V 50/60HZ | 그림 색상: | 선택 과목 |
| 중심 높이: | 1100mm | 보증기간: | 1년 |
| 강조하다: | 고속도 엄격한 스트랜딩 기계,동선 강체 프레임 스트랜더,보증 포함 강성 연선기 |
||
리지드 스트랜딩 머신은 구리 및 알루미늄 도체 스트랜딩을 위해 설계되었습니다. 케이블 제조 및 가공선에 사용되는 원형, 압축형, 컴팩트형 또는 섹터형 도체의 유니레이 및 역동심 스트랜딩을 수행합니다. 리지드 스트랜딩 라인은 LV/MV/HV 전력 케이블 및 가공선(AAC, AAAC, ACSR)용 대형 도체 생산에 이상적인 솔루션입니다. 500mm, 630mm, 800mm 보빈 직경에 적합하며 자동 측면 또는 바닥 로딩 시스템과 특정 고객 요구에 맞춘 맞춤형 시스템을 갖추고 있습니다.
2. 특징
2.1 리지드 프레임 타입 스트랜딩은 1+6+12+18+24+30+36 보빈 케이지로 설계되었습니다.
2.2 보빈: 500mm, 630mm, 710mm DIN 46397 표준 / 수정됨.
2.3 디지털 수량 스캔을 사용하여 각 스트랜딩 케이지의 모든 보빈의 파손 신호를 정확하게 추정할 수 있으며, 파손 위치는 터치 스크린에 표시될 수 있습니다.
2.4 정전 시, 기계는 비상 제동 시스템에 의해 제어된 정지를 하며, 보빈은 스프링 압력과 2차 양압 잠금 장치로 고정됩니다. 보빈 해제는 외부에서 연결된 공압 압축 공기로 이루어집니다.
2.5 전자 공압 밸브를 통한 일정한 보빈 백 장력과 단일 보빈 회전은 양압 모터 제어 시스템 또는 수동 기계 장비를 통해 일관된 장력을 유지하기 위해 전자적으로 감지됩니다.
3. 기계 매개변수
| 모델 (리지드 스트랜딩 머신) | JLK-500 | JLK-630 | JLK-710/720 | |
| 단선 직경 | 구리 | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| 알루미늄 | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| 최대 연선 도체 외경 | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| 스트랜딩 피치 | 6 보빈 스트랜딩 케이지 | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 보빈 스트랜딩 케이지 | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 보빈 스트랜딩 케이지 | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 보빈 스트랜딩 케이지 | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 보빈 스트랜딩 케이지 | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| 회전 속도 | 6 보빈 스트랜딩 케이지 | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 보빈 스트랜딩 케이지 | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 보빈 스트랜딩 케이지 | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 보빈 스트랜딩 케이지 | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 보빈 스트랜딩 케이지 | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| 캡스턴 | 캡스턴 휠 직경 | 2000 mm | 2000 mm | 2000 mm |
| 최대 인출력 | 30 T | 30 T | 40 T | |
| 사전 나선 장치 | 피치 | 500-2500mm | 500-2500mm | 500-2500mm |
| 모터 출력 | 90-180 KW | 110-180 KW | 130-180 KW | |
| 보빈 크기 | 500*375*127 | 630*475*127 | 710*530*127 | |
| 중앙 공급 보빈 | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| 권취 보빈 | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| 최대 인출 선속 | 69 m/min | 69 m/min | 62 m/min | |

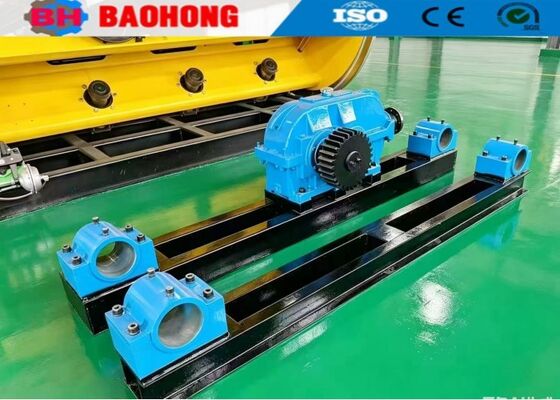

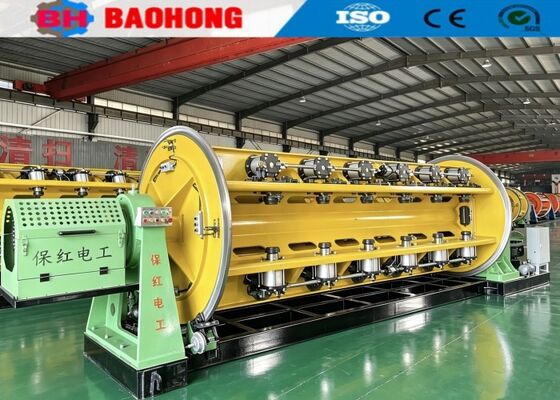

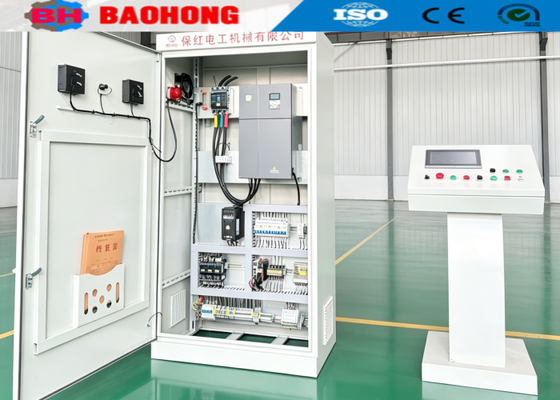

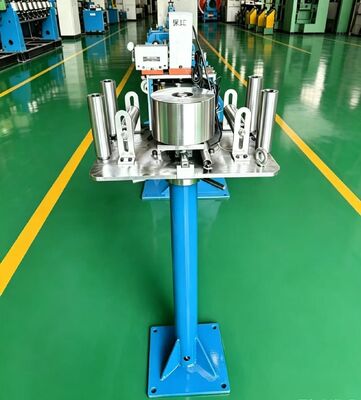

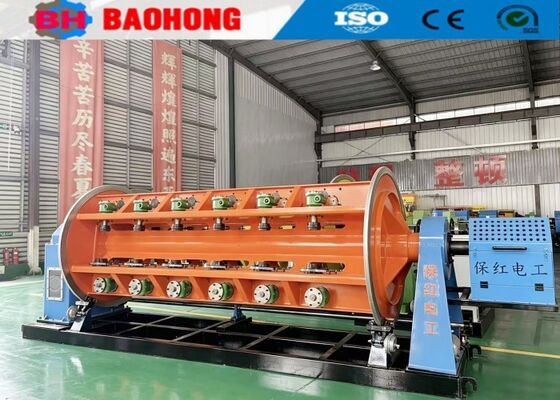

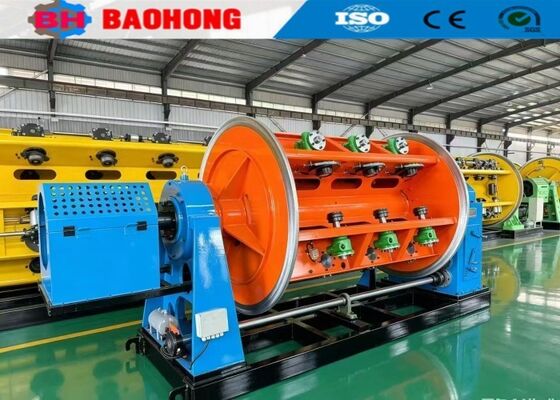

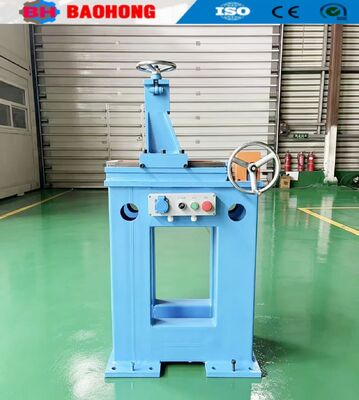

4. 사진
5. 포장 사진
6. 우리 공장 및 소개
허젠 바오홍 전기 기계 유한 회사는 2006년에 설립되었습니다. 저희 회사는 허베이성 허젠시 경제 개발구에 위치하고 있으며, 북중국 최대의 전선 연선기 및 레이업기 전문 제조업체입니다.
2006년부터 고객의 관심과 지원에 힘입어 바오홍 기계는 전선 연선기 및 레이업기의 연구 개발에 전념해 왔으며 큰 발전을 이루었습니다. 이제 우리는 중국에서 JLK 리지드 스트랜딩 머신 시리즈의 생산을 조립 라인 공정으로 개발할 수 있는 유일한 공장이 되었으며, 또한 JGB 보우 스킵 스트랜딩 라인, CGB 보우 스킵 타입 케이블링 라인 및 CLY 고속 크래들 타입 레이업 라인을 독립적으로 개발했습니다.
현재 허젠 바오홍 전기 기계 유한 회사는 10000 평방 미터의 면적과 8000 평방 미터의 생산 작업장을 보유하고 있습니다. 저희 회사는 10명의 R&D 직원을 포함하여 60명의 직원을 보유하고 있습니다. 현재 연간 생산 가치는 1천만 달러 이상이며, 중국에서 가장 중요한 연선기 제조업체 중 하나로 발전했습니다.
