제품 상세 정보:
결제 및 배송 조건:
|
| 기계 이름: | 행성 타입 철연선 스트랜딩 기계 | 유형: | 행성 형태 |
|---|---|---|---|
| 보빈 크기: | 315 400 500 630 800 1000 | 재료: | 강철 / Cu / 알루미늄 와이어 |
| 색상: | 고객 사용자 정의 | 맥스. 꼼짝 못하게 된 OD: | φ14 -45mm |
| Hs 코드: | 8479400000 | 보증 기간: | 1년 개런티 |
| 강조하다: | 강철 실 로프 스트랜딩 머신,간편 유지보수 행성 스트랜딩 기계,플래네타리 타입 스트랜딩 머신 |
||
쉬운 유지보수 유성형 강선 연선기
1. 용도
이 기계는 구리 연선, 강심 알루미늄 연선 및 강선 제조에 사용됩니다. 또한 강선 및 절연선 연선에도 사용할 수 있습니다.캐비닛형 터치스크린 콘솔을 채택하여 조작이 편리하고 외관이 아름답습니다.
2. 주요 특징
2.1. 역꼬임 방식: 태양 및 유성 기어 메커니즘.
2.2. 비축 심선 꼬임 케이지에는 마찰 장력 제어 메커니즘이 장착되어 있습니다.
2.3. 이 장비는 유성 360도 역토크 방식을 채택했으며, 역토크 기어는 모두 가공 및 연마되어 장비의 소음 데시벨을 크게 줄였습니다.
2.4. 이 기계는 널리 사용되며 편리하게 조작할 수 있고 저소음입니다.
3. 생산 공정
대형 벤딩 머신을 사용하여 강판을 프레임 구조로 구부립니다. 네 개의 프레임 구조가 원을 균등하게 공유하며, 양쪽의 대형 디스크와 함께 용접됩니다. 또한 모든 구조는 중앙 두꺼운 벽 파이프에 용접됩니다. 전체 구조는 견고하고 아름답습니다.
용접 공정 후 전체 구조는 어닐링로에서 어닐링되어 내부 응력을 제거합니다.
그런 다음 전체 구조는 대형 수평 선반에서 가공됩니다. 이 수평 선반은 한쪽 끝에서 다른 쪽 끝으로 변경하지 않고 모든 부품을 한 번에 가공할 수 있을 만큼 충분히 큽니다. 이 공정은 전체 구조의 동심도를 유지하고 양쪽 끝 베어링의 수명을 연장합니다.
심공 드릴링 및 보링 머신은 클램핑 장치용으로 설치된 구멍을 가공할 수 있습니다. 한 쌍의 클램핑 장치용 구멍은 한 번에 가공되어 두 구멍이 동일한 동심도를 유지합니다. 동심도는 와이어 끊김률을 줄이고 클램핑 장치용 베어링 수명을 연장합니다.
이 이중 컬럼 수직 선반은 크래들형 연선기의 대형 디스크와 연선기의 캡스턴을 가공하는 데 사용됩니다. 이 기계는 케이블을 보호하고 동일한 인출력을 유지하기 위해 홈을 가공하고 연마할 수 있습니다.
대형 플래너형 밀링 머신은 주요 연선 케이지의 주요 섀시와 권취 및 공급 섀시를 밀링하는 데 사용됩니다. 대형 플래너형 밀링 머신은 각 평면이 한 번에 가공되어 밀링 머신으로 가공된 표면의 균일한 높이 분포를 유지하도록 보장합니다. 이 모든 것이 전체 기계가 원활하게 작동하도록 합니다.
동적 밸런싱 머신은 고속 와이어 및 케이블 장비, 특히 강성 프레임 연선 케이지 및 튜브형 연선 케이지를 생산하는 핵심 생산 장비입니다. 연선 케이지의 가공 공정은 다른 편심력을 유발하며, 이는 동적 밸런싱 머신으로 감지됩니다. 보정 후 연선 케이지는 고속 회전 요구 사항을 쉽게 충족하고 수명을 연장할 수 있습니다.
전기 어닐링로는 와이어 및 케이블 제조 기계, 특히 강성 프레임 연선 기계 및 튜브형 연선 기계를 생산하는 데 필수적입니다. 주요 연선 케이지는 용접될 때 내부 응력이 큽니다. 열처리를 통해 내부 응력이 강하게 방출됩니다. 이 생산 공정은 연선 케이지가 변형 및 파손 없이 내부 품질을 향상시키도록 보장합니다.
4. 기술 매개변수
| 모델 (유성 연선기) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| 단선 직경 | 구리 | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| 알루미늄 | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| 최대 연선 도체 외경 | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| 연선 피치 | 6 보빈 연선 케이지 | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 보빈 연선 케이지 | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 보빈 연선 케이지 | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 보빈 연선 케이지 | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| 회전 속도 | 6 보빈 연선 케이지 | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 보빈 연선 케이지 | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 보빈 연선 케이지 | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 보빈 연선 케이지 | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| 캡스턴 | 캡스턴 휠 직경 | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| 최대 인출력 | 2T | 5T | 10T | 15T | |
| 모터 출력 | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| 보빈 크기 | 315 mm | 400 mm | 500 mm | 630 mm | |
| 중앙 공급 보빈 | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| 권취 보빈 | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| 최대 인출 선속 | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| 중앙 높이 | 1000 mm | 1000 mm | 1000 mm | 1100 mm |
|
5. 사진

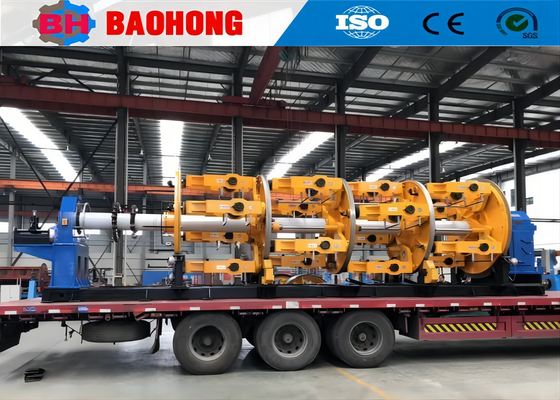

6. 포장 사진
7. 우리 공장 및 소개
Hejian Baohong Electrical Machinery Co., Ltd.는 2006년에 설립되었습니다. 당사는 허베이성 허젠시 경제 개발구에 위치하고 있으며, 북중국 최대의 전문 와이어 연선기 및 레이업 기계 제조업체입니다.
2006년부터 고객의 관심과 지원에 힘입어 Baohong Machinery는 와이어 연선기 및 레이업 기계의 연구 개발에 전념해 왔으며 큰 발전을 이루었습니다. 이제 우리는 중국에서 JLK 강성 연선기 시리즈의 생산을 조립 라인 처리로 개발할 수 있는 유일한 공장이 되었으며, 또한 JGB 보우 스킵 연선 라인, CGB 보우 스킵 타입 케이블링 라인 및 CLY 고속 크래들 타입 레이업 라인을 독립적으로 개발했습니다.
현재 Hejian Baohong Electrical Machinery Co., Ltd.는 10000 평방 미터의 면적과 8000 평방 미터의 생산 작업장을 보유하고 있습니다. 당사는 10명의 R&D 직원을 포함하여 60명의 직원을 보유하고 있습니다. 현재 연간 생산 가치는 1천만 달러 이상이며, 중국에서 가장 중요한 연선기 제조업체 중 하나로 발전했습니다.
