제품 상세 정보:
결제 및 배송 조건:
|
| Name: | ACSR Planetary Stranding Machine | Type: | Planetary shape |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al,Steel wires |
| Max. stranded conductor OD(315): | φ14 mm | Stranding pitch: | Step-less, adjustable |
| Grantee period: | 12 Months | Machine painting: | Optional |
| Usage: | Stranding | ||
| 강조하다: | 강심 알루미늄 연리선 행성 스트랜딩 기계,ACSR 케이블 행성 스트랜딩 기계 |
||

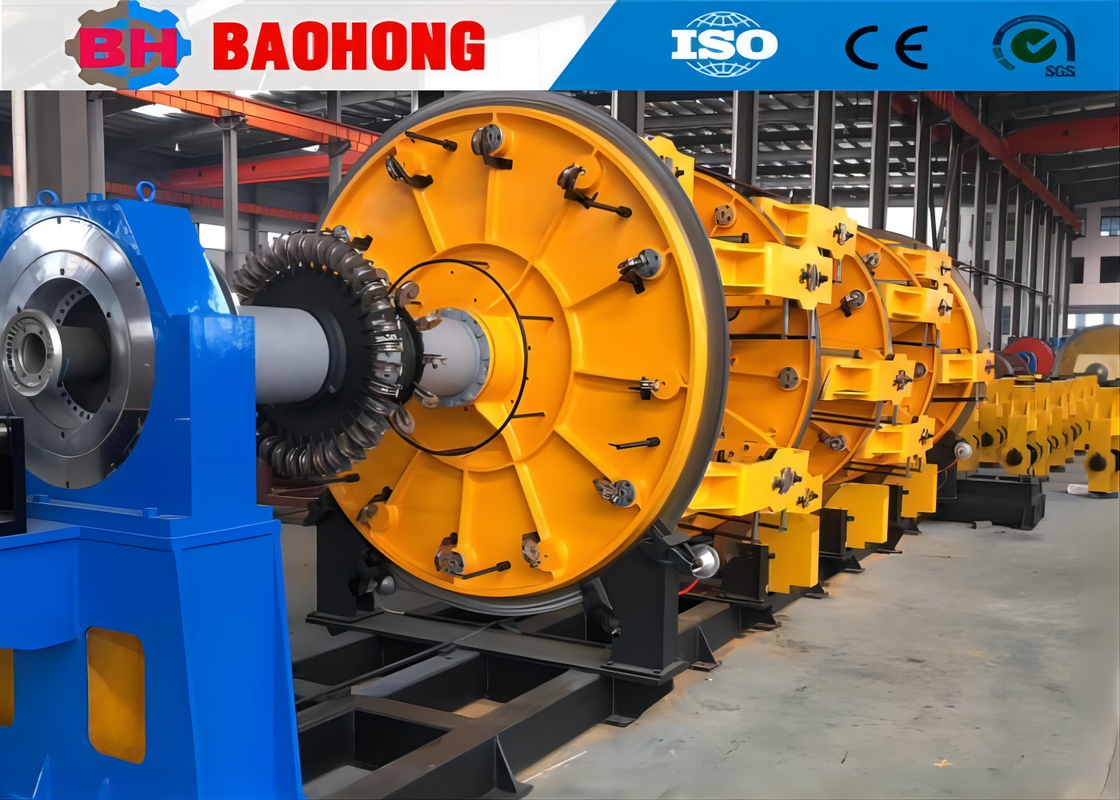

ACSR 구리 알루미늄 케이블 행성 스트랜딩 머신
1사용
이 기계는 주로 백 트위스트 스트랜딩 구리 알루미늄 와이어 코어, 강철 코어 알루미늄 스트랜드 와이어 및 단열 와이어 코어에 사용됩니다.
새로운 벨트 스트레셔는 고저하 저항 마찰 블록을 채택하여 조정이 더 편리하고 서비스 수명이 길어집니다.
2주인공
2.1역전환 방법: 행성 메커니즘.
2.2비축 손가락 굽는 케이지는 마찰 긴장 조절 장치가 장착되어 있습니다.
2.3전송 샤프트는 안정적인 스트랜딩 피치를 유지하기 위해 모든 기계 부품을 서로 연결합니다. 또한 기계를 제어하는 주파수 동기화를 선택할 수 있습니다.
2.4고직성, 높은 성능, 높은 속도와 낮은 관성
2.5시멘스 PLC 제어 시스템, 터치 스크린에서 작동.
3기술 매개 변수
| 모델 (플래네타리 스트랜딩 머신) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| 단선 직경 | 구리 | φ1-1.6mm | φ1-4mm | φ1.2~5mm | φ1.5-5mm |
| 알루미늄 | φ1.2-2mm | φ1.2~4mm | φ1.4-5mm | φ2.0-5mm | |
| 가장 큰 밧줄 선도자 OD | φ14mm | φ28mm | φ35mm | φ45mm | |
| 스탠딩 피치 | 6 바비인 뱃살 | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 바비인 뱃살 | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 바비인 (Bobbin) 에 붙은 둥지 | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 바비인 에 붙는 케이지 | 38-749 | 51~940 | 63-1151 | 75-1601 | |
| 회전 속도 | 6 바비인 뱃살 | 218 r/min | 120 r/min | 106 회전/분 | 55 r/min |
| 12 바비인 뱃살 | 118 r/min | 110 r/min | 97.5 r/min | 45 회전/분 | |
| 18 바비인 (Bobbin) 에 붙은 둥지 | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 바비인 에 붙는 케이지 | 98 r/min | 90 r/min | 74 회전/분 | 25 r/min | |
| 카프스탄 | 캐프스탄 바퀴 지름 | 1000mm | 1600mm | 1800mm | 2000mm |
| 최대 추출력 | 2T | 5T | 10T | 15T | |
| 모터 전력 | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| 바빈 크기 | 315mm | 400mm | 500mm | 630mm | |
| 중앙 배당 Bobbin | 315mm | 1250mm | 1600mm | 1600mm | |
| 픽업 바빈 | 1250mm | 2000mm | 2000mm | 2500mm | |
| 최대 롤아웃 선형 속도 | 25m/min | 30m/min | 34.7m/min | 20m/min | |
| 중앙 높이 | 1000mm | 1000mm | 1000mm |
1100mm
|
|
4.배달에 첨부된 서류
4.1 사용 설명서 1부
4.2 기초 도면 1부
4.3 외관 도면 1부
4.4 전기 설비 도표 1부
4.5 AC/DC 사양 1부
4.6 공기 회로 설치 다이어그램 등 1부
5사진
6포장 사진
7우리 공장과 소개
헤지안 Baohong 전기 기계 회사, Ltd는 2006 년에 설립되었습니다. 우리의 회사는 헤비 지방의 헤지안 시의 경제 개발 구역에 위치하고 있습니다.가장 큰 전문적인 제조업체가되었습니다. 북 중국에 와이어 스트랜딩 머신과 배치 기계.
2006년부터 고객들의 관심과 지원에 의존하며바오홍 기계는 와이어 스트랜딩 기계와 배치 기계의 연구와 개발에 전념하고 있으며 큰 발전을 이루었습니다.이제 우리는 JLK 딱딱한 스트랜딩 기계 시리즈의 생산을 개발 할 수있는 유일한 공장으로 중국에서 조립 라인 처리 될 수 있습니다,우리는 또한 독립적으로 개발 JGB Bow 건너뛰기 스트랜딩 라인, CGB Bow skip 타입 케이블 라인 및 CLY High speed Cradle 타입 Laying-up 라인.
이제, 헤지안 Baohong 전기 기계 회사, Ltd, 10000 평방 미터의 면적, 8000 평방 미터의 생산 작업실. 우리 회사는 10 R & D 직원을 포함하여 60 명의 직원을 보유하고 있습니다.현재 연간 생산액은 1천만 달러가 넘습니다.,중국에서 가장 중요한 스트랜딩 머신 제조업체로 발전했습니다.
담당자: Daisy
전화 번호: +8618256531268
