제품 상세 정보:
결제 및 배송 조건:
|
| 제품명: | sun 형 구리 와이어 케이블외장 기계 | 릴 치수: | 400 밀리미터, 500 밀리미터, 630 밀리미터, 기타 등등 |
|---|---|---|---|
| 장비 유형: | 행성이 & 숙이 타이핑합니다 | 로딩 방법: | 옆 /side 하부 로딩 |
| 와이어 Dia.: | 1.5-2.5mm | 운반용 휠 직경(500): | 2000mm |
| PLC 브랜드: | 선택 과목 | 장비 색상: | 선택 과목 |
| 강조하다: | 고속도 케이블 꼬는 기계,sun 형 와이어 스트랜딩 기계,Cu 케이블외장 기계 |
||

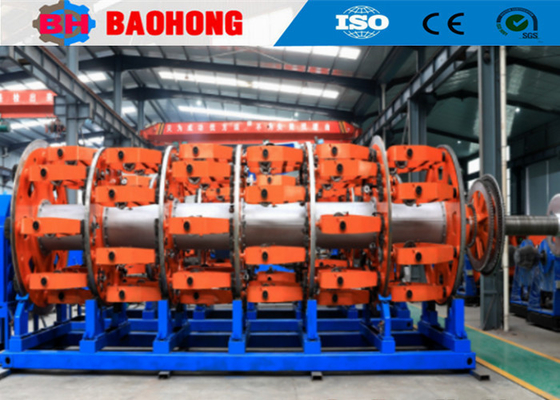

Sun Type Cu Wire Cable Armouring Machine High Speed
1. 용도
Excellent Performance High Speed Steel Wire Cable Armoring Machine은 주로 30 미만의 강선 및 구리선 차폐의 단층 아머에 사용됩니다.와이어 .테이핑 헤드와 함께 절연 코어 및 일부 제어 케이블 연선 공정에 사용할 수 있습니다. 단선 경보 신호는 펄스로 전송되며 단선 정지율은 100%입니다. 캡스턴 휠 표면 연마.2. 주요 구성 요소
중앙 페이오프 스트랜드, 아머링 호스, 다이 홀더, 테이핑 장치, 견인 장치, 미터 카운터, 테이크업 트래버스 장치, 변속 시스템 및 전기 제어 시스템.
3. 주요 특징
3.1 이 기계는 다음 전력 케이블을 생산하기 위해 긴 길이 및 단면 베어 알루미늄 구리, 알루미늄 합금, 알루미늄 케이블 강철 보강 와이어를 연선하는 데 적합합니다. 섹터 모양의 도체, 둥근 압축, 단일 코어 사전 나선형.
3.2 릴은 케이지 주변에 4분할로 배열됩니다. 중앙 집중식 측면 로딩 시스템은 효율성을 훨씬 더 높일 수 있으며 장비는 고출력, 고속입니다.
3.3 36단 기어 박스로 구동되며 이중 휠 캡스턴의 두 바퀴는 샤프트에 오버행 위치로 지지됩니다. 한 바퀴는 직선이고 다른 바퀴는 기울어진 위치로 배열되어 인출할 재료를 잘 관리할 수 있습니다. 최대 인장력은 15T에 도달합니다. 각 릴에는 고급 단선 감지기가 장착되어 있어 단선 시 자동으로 기계를 정지할 수 있습니다.
4. 기술 매개변수
모델(강선 아머링 머신)
JLY-315 |
JLY-400 | JLY-500 | JLY-630 | 강선 직경 | |
| 1-2 .5 mm | 최대 연선 OD | 최대 연선 OD | 최대 연선 OD | 최대 연선 OD | |
| 40 mm | 55 mm | 60 mm | 70 mm | 연선 피치 | |
| 24 보빈 연선 케이지 | 98 r/min |
51-942 | 63- 1144 | 500-4120 | 회전 속도 |
88 r/min |
51-942 | 63- 1144 | 500-4120 | 회전 속도 | |
78 r/min |
51-942 | 63- 1144 | 500-4120 | 회전 속도 | |
| 68 r/min | 51-942 | 63- 1144 | 500-4120 | 회전 속도 | |
| 24 보빈 연선 케이지 | 98 r/min | 90 r/min | 68 .3 r/min | 55 r/min | 36 보빈 연선 케이지 |
| 88 r/min | 80 r/min | 58 .3 r/min | 45 r/min | 42 보빈 연선 케이지 | |
| 78 r/min | 70 r/min | 48 .3 r/min | 35 r/min | 48 보빈 연선 케이지 | |
| 68 r/min | 60 r/min | 38 .3 r/min | 28 r/min | 캡스턴 | |
캡스턴 휠 직경 |
1600 mm | 2000 mm | 3150 mm | 3150 mm | 최대 인발력 |
| 10T | 15T | 20T | 20T | 모터 전력 | |
45 KW |
55 KW | 75 KW | 75 KW | 보빈 크기 | |
315 mm |
400 mm | 500 mm | 630 mm | 중앙 페이오프 보빈 | |
1250 mm |
2000 mm | 3150 mm | 3150 mm | 최대 인발 선형 속도 | |
1250 mm |
2000 mm | 3150 mm | 3150 mm | 최대 인발 선형 속도 | |
25 m/min |
30 m/min | 34 .7 m/min | 45 m/min | 중앙 높이 | |
1000 mm |
1100 mm | 1100 mm | 1100 mm | 5. 사진 | |
6. 포장 사진
7.
저희 공장 및 소개허젠 바오홍 전기 기계 유한 회사는 2006년에 설립되었습니다. 저희 회사는 허베이성 허젠시 경제 개발 구역에 위치하고 있으며, 화북 지역에서 와이어 연선기 및 레이업 기계의 가장 큰 전문 제조업체입니다.
2006년부터 고객의 관심과 지원에 힘입어 바오홍 기계는 와이어 연선기 및 레이업 기계의 연구 개발에 전념해 왔으며 큰 발전을 이루었습니다. 현재 우리는 JLK 리지드 연선기 시리즈의 생산을 중국에서 조립 라인 공정으로 개발할 수 있는 유일한 공장이 되었으며, JGB 보우 스킵 연선 라인, CGB 보우 스킵 타입 케이블링 라인 및 CLY 고속 크래들 타입 레이업 라인도 독립적으로 개발했습니다.
현재 허젠 바오홍 전기 기계 유한 회사는 10000 평방 미터의 면적을 차지하고 있으며 생산 작업장은 8000 평방 미터입니다. 우리 회사는 10명의 R&D 직원을 포함하여 60명의 직원을 보유하고 있습니다. 현재 연간 생산액은 1000만 달러가 넘으며 중국에서 가장 중요한 연선기 제조업체 중 하나로 발전했습니다.
