외장<外裝> 공정을 위한 2000 밀리미터 전기 케이블 성형기 행성 타입

2000mm 전기 케이블 제조 기계

1적용
이 고속 기계는 주로 구리 와이어, 알루미늄 와이어, 강철 와이어, ACSR 및 철 로프에 사용 됩니다.그것은 단열 코어 및 일부 제어 케이블 스트랜딩 프로세스에 사용할 수 있습니다그리고 철선 장갑.

2주요 특징

2.1 부러진 선의 경보 신호는 펄스로 전송되며, 부러진 선의 중지율은 100%입니다.

2.2 캐비닛형 터치 스크린 조작 책상, 조작에 편리하고 아름다운 형태

2.3 단판의 흔들림을 피하기 위해 정사각형의 정사각형 튜브가 주 스트랜더의 강화로 사용된다.

2.4 새로운 벨트 타입 텐셔너는 착용 저항성이 높은 마찰 블록을 채택하여 조정이 더 편리하고 사용 수명이 길어집니다.

2.5 기계 내부의 케이블과 공기 경로는 손상과 혼란을 피하기 위해 기본 정사각형 튜브에 숨겨져 있습니다.

3처리 기술

큰 굽기 기계 는 강철 판 을 틀 구조 로 굽기 위해 사용 된다. 네 개의 틀 구조 는 원 을 동등 하게 나누고, 둘 다 면 에 있는 큰 디스크 와 함께 용접 된다.또한 모든 구조물은 중간에 두꺼운 벽 튜브에 용접전체 구조는 강하고 아름답습니다.

용접 후, 전체 구조는 내부 스트레스를 제거 할 수 있는 용접 오븐에서 용접됩니다.

그 다음 전체 구조는 큰 수평 톱니바퀴에 가공됩니다. 이 수평 톱니바퀴는 한쪽 끝을 다른 쪽으로 바꾸지 않고 한 단계로 모든 부분을 가공할 수 있을 정도로 크습니다.이 과정은 전체 구조의 동심성을 유지할 것입니다, 양쪽 끝의 베어링의 사용 수명을 연장합니다.

깊은 구멍 뚫고 굴착 기계는 클램핑 장치에 대한 설치 된 구멍을 돌릴 수 있습니다. 클램핑 장치의 한 쌍의 구멍은 한 단계로 돌립니다.두 구멍이 같은 동심도를 유지합니다.동심성은 와이어 깨지기 속도를 줄이고 클램핑 장치의 베어링을 연장합니다.

이 이중 기둥 수직 톱니바퀴는 기둥형 배치 기계의 큰 디스크와 스트랜딩 기계의 캐프스탄을 회전하는 데 사용됩니다.이 기계는 회전 및 회전 할 수 있습니다 케이블을 보호 하 고 같은 hual-off 힘을 유지 하기 위해 굴곡.

큰 플레너 타입 프레싱 머신, 주요 스트랜딩 케이지의 메인 체시와 픽업 & 페이오프 체시를 프레싱하는 데 사용됩니다.큰 플레너 타입 프레싱 머신 프레싱 머신에 의해 가공 표면의 균일 높이 분포를 유지하기 위해 각 평면은 한 번에 가공되도록 보장 할 수 있습니다이 모든 것은 기계가 원활하게 작동하도록 할 것입니다.

동적 균형을 잡는 기계는 급속도로 달리는 유선 및 케이블 장비를 생산하는 핵심 생산 장비이며, 특히 딱딱한 프레임 스트랜딩 케이지와 튜블러 스트랜딩 케이지입니다.스트랜딩 케이지의 가공 과정은 다른 특이한 힘으로 이어질 것입니다, 동적 균형 기계에 의해 검출 될 것입니다. 고쳐진 후 스트랜딩 케이지는 쉽게 고속 회전 요구 사항을 충족하고 서비스 수명을 증가시킬 것입니다.

전기 앙화 오븐은 유선 및 케이블 제조 기계, 특히 딱딱한 프레임 스트랜딩 기계와 튜브 스트랜딩 기계를 생산하는 데 필수적입니다.주요 스트랜딩 케이지의 내부 스트레스는 함께 용접 될 때 큰. 내부 스트레스는 열 처리에 의해 강력하게 방출됩니다. 이 생산 프로세스는 내부 품질을 향상시키기 위해 변형과 골절없이 스트랜딩 케이지를 보장합니다.

4기술 매개 변수

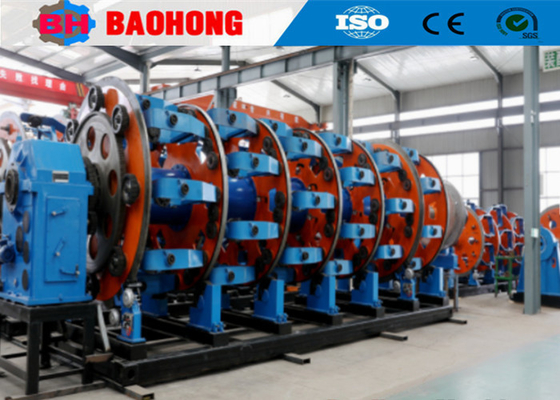

5사진

6포장 사진

7.우리 공장 과 소개

Hejian Baohong 전기 기계 회사, Ltd는 2006 년에 설립되었습니다. 우리의 회사는 Hebei 지방의 Hejian 시의 경제 개발 구역에 위치하고 있습니다.가장 큰 전문적인 제조업체가되었습니다. 북 중국에 철선 스트랜딩 기계와 배치 기계.

2006년부터 고객들의 관심과 지원에 의존하며바오홍 기계는 와이어 스트랜딩 기계와 배치 기계의 연구와 개발에 전념하고 있으며 큰 발전을 이루었습니다.이제 우리는 JLK 딱딱한 스트랜딩 기계 시리즈의 생산을 개발 할 수있는 유일한 공장으로 중국에서 조립 라인 처리 될 수 있습니다,우리는 또한 독립적으로 개발 JGB Bow 건너뛰기 스트랜딩 라인, CGB Bow skip 타입 케이블 라인 및 CLY High speed Cradle 타입 Laying-up 라인.

이제, 헤지안 Baohong 전기 기계 회사, Ltd, 10000 평방 미터의 면적, 8000 평방 미터의 생산 작업실. 우리 회사는 10 R & D 직원을 포함하여 60 명의 직원을 보유하고 있습니다.현재 연간 생산액은 1천만 달러가 넘습니다.,중국에서 가장 중요한 스트랜딩 머신 제조업체로 발전했습니다.
