알루미늄 구리 케이블 연선이 쉬워졌습니다: 전문적인 견고한 기계 솔루션

알루미늄 구리 케이블 연선이 쉬워졌습니다: 전문적인 견고한 기계 솔루션

1.애플리케이션

이것  기계는 주로 에 사용 그만큼 생산 큰e-섹션 및 긴 길이의 강철 코어 알루미늄 좌초된 철사 그리고 구리, 명반이넘 그리고 알류미늄 합금 지휘자 없이 역회전 좌초; 그것 ~할 수 있다 또한 BE 사용된 ~을 위한 그만큼 역방향 비틀림 없음 뒤틀림 그리고 압축 둥근, 특별한 샤ped 그리고 섹터 모양의 도체 코어.

2.주요 구성품

2.1. Φ630지불하다-끄다 서다

2.2.#타입 와이어 가이드 스탠드

2.3.6B, 12B, 18B 스트랜더

2.4.와이어 조립 다이 및 압축 장치

2.5.미터 카운터(기계식, 전자식)

2.6.Φ2000 강력 더블 캡스턴

2.7.Φ2500 기둥형 수납대

2.8.전기 제어 시스템

2.9.안전 보호 시스템

2.10.측면 하단 릴 로딩 장치

3.주요 기능

3.1.전체 기계는 별도의 접지 샤프트 변속기를 채택하고 연선 본체는 전용 기어 박스에 의해 회전하도록 구동됩니다. 기존의 그라운드 샤프트 변속기 케이지 스트랜더와 비교하여 구조가 단순화되어 장비 유지 관리가 더욱 편리해졌습니다.

3.2.전체 기계의 제어는 Siemens S7-Smart200 시리즈 PLC를 채택하고 다양한 생산 공정 매개 변수는 터치 스크린을 통해 설정됩니다. 케이지와 캡스턴의 각 섹션은 Jiangsu Zhima 서보 모터로 구동되며 모터 드라이버는 주파수 변환기 장치입니다. 전송 정확도를 보장하기 위해 전송 모터는 격자 인코더 피드백을 채택하고 전체 기계는 신호 전송 정확도를 보장하기 위해 버스 통신 방법을 채택합니다. 실제 생산에서 사용자는 필요한 케이블 사양에 따라 케이지 각 섹션의 피치, 생산 라인 속도 등 공정 매개변수를 터치스크린에서 설정합니다. 시동 시 각 전송 부품의 속도는 PLC에 의해 자동으로 계산되어 전체 기계의 동기화와 연선 피치의 정확성을 보장하고 전체 기계의 무단계 속도 조절을 달성합니다. 전자 제어 시스템은 첨단 기술, 편리한 작동 및 안정적인 작동을 갖추고 있습니다.

3.3.펄스 원리는 와이어 파손을 감지하는 데 사용되며, 이는 케이지의 각 섹션에 있는 모든 보빈의 와이어 파손 신호를 정확하게 결정하여 감지 정확도를 보장할 수 있습니다. 작업자는 터치스크린의 디스플레이를 통해 신속하게 문제를 해결하고 다음 시동을 시작할 수 있습니다.

3.4.이 기계는 Siemens S7-200 프로그래밍 가능 컨트롤러와 필드 버스를 사용하여 명령을 통합하고 기계의 모든 부분의 작동 상태를 조정하며 주파수 변환기를 사용하여 AC 모터의 시작과 작동을 제어합니다. Siemens 터치 스크린을 사용하여 다양한 프로세스를 설정하고 표시합니다. 매개변수. 전자 제어 시스템은 기술적으로 진보되었으며 작동이 쉽고 작동이 안정적입니다.

4. 주요 기술 매개변수

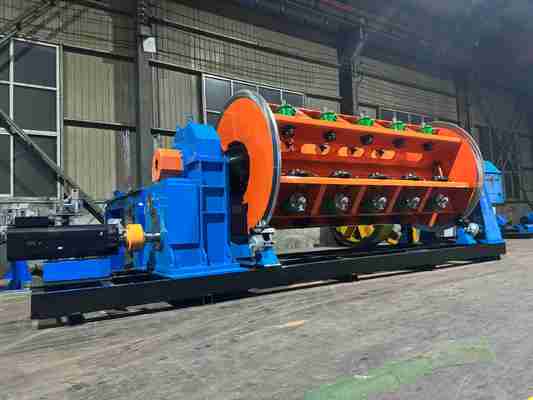

5.사진

6.포장 사진

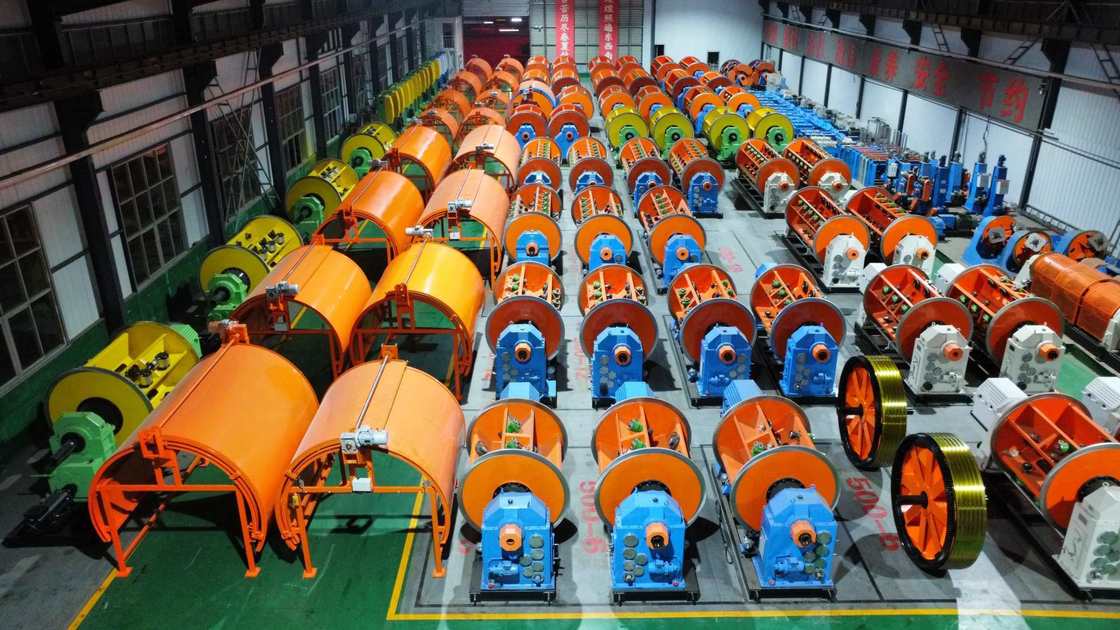

7.우리 공장 및 소개

허베이바오홍전기기계유한회사는 2006년 8월 1일에 설립되었습니다. 베이징, 텐진, 스자좡의 삼각 중심에 위치한 허베이시 샤와향 공업구에 위치하고 있으며 교통이 편리하고 철강이 풍부합니다. 자원. 연선기 시리즈 제품 생산을 시작으로 18년의 개발 기간을 거쳤습니다.

인재의 장점과 기술력을 바탕으로 새로운 기술과 프로세스를 지속적으로 연구하고 개발하여 꾸준한 성과를 달성하고 있습니다. 선진적인 제조기술과 강력한 생산능력, 그리고 전국 및 해외 영업망을 보유하고 있습니다.

회사는 공장 면적이 30,000m2이고 직원이 100명이 넘고 그 중 기계 및 전기 엔지니어 12명이 있으며 가공 장비의 총 가치는 6천만 위안이 넘습니다. 현재는 대규모 가공장비의 도입과 연구, 개발 및 프로세스 개선을 통해 회사는 중국에서 JLK 케이지를 생산하는 유일한 제조업체가 되었습니다. 조립 라인에 기계 시리즈 장치를 좌초시키는 행위.
