제품 상세 정보:
결제 및 배송 조건:
|
| 기계 이름: | 뒷부분인 트위스트와 행성 스트랜딩 기계 | 기계 조건: | 새로운 |
|---|---|---|---|
| 기계 유형: | 행성 형태 | 바빈 사양: | 500 |
| 재료: | 강철 | 기계 색상: | 요청으로 |
| 중심 높이: | 1000mm | 보증 기간: | 1년 보증 |
| 강조하다: | 행성 스트랜딩 기계를 놓는 케이블,강철 행성 스트랜딩 기계,뒤쪽 트위스트 행성 스트랜딩 기계 |
||

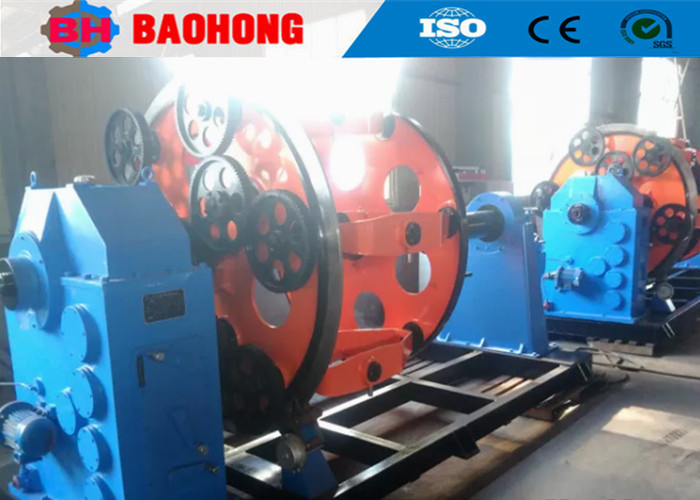

500mm 보빈 강선식 플래너터리 연선기(Back Twist 포함)
1. 용도
본 기계는 Back-twist 기능을 갖춘 Cu, Al선, ACSR 및 절연 전선의 연선에 사용됩니다. 또한 강선 피복 또는 Cu-스크리닝 케이블에도 사용 가능합니다.
2. 주요 특징
2.1 케이지 내 보빈은 개별적으로 또는 통합적으로 로딩 및 언로딩할 수 있으며, 후자의 경우 하단 로딩, 상단 로딩 및 측면 로딩의 세 가지 옵션이 제공됩니다.
2.2 케이지 내 보빈은 공압식 또는 수동으로 클램핑됩니다. 후자의 경우 웜 기어 또는 핸드 휠을 돌려 보빈을 클램핑합니다. 각 시스템에 대해 기계적 안전 잠금이 제공됩니다.
2.3 페이오프 장력은 기계적 마찰 또는 공기압으로 제어됩니다. 공기압 장력의 경우, 페이오프 장력은 전기 제어 시스템 하에서 보빈이 가득 찼을 때부터 비었을 때까지 일정하게 유지됩니다.
3. 구성
페이오프, 6릴 섹션, 12릴 섹션, 18릴, 24릴 및 30릴의 메인 프레임, 다이 홀더, 테이프 래퍼, 아머 유닛, 홀오프, 테이크오프, 구동 시스템 및 전기 시스템.
4. 기술 파라미터
| 모델 (플래너터리 연선기) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| 단선 직경 | 구리 | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| 알루미늄 | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| 최대 연선 도체 OD | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| 연선 피치 | 6 보빈 연선 케이지 | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 보빈 연선 케이지 | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 보빈 연선 케이지 | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 보빈 연선 케이지 | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| 회전 속도 | 6 보빈 연선 케이지 | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 보빈 연선 케이지 | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 보빈 연선 케이지 | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 보빈 연선 케이지 | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| 캡스턴 | 캡스턴 휠 직경 | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| 최대 홀오프 힘 | 2T | 5T | 10T | 15T | |
| 모터 출력 | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| 보빈 크기 | 315 mm | 400 mm | 500 mm | 630 mm | |
| 중앙 페이오프 보빈 | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| 테이크업 보빈 | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| 최대 홀오프 선형 속도 | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| 중앙 높이 | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5. 사진
6. 포장 사진
7. 저희 공장 및 소개
허젠 바오홍 전기 기계 유한 회사는 2006년에 설립되었습니다. 저희 회사는 허베이성 허젠시 경제 개발 구역에 위치하고 있으며, 화북 지역에서 와이어 연선기 및 레이잉업 기계의 가장 큰 전문 제조업체입니다.
2006년 이후, 고객의 관심과 지원에 힘입어 바오홍 기계는 와이어 연선기 및 레이잉업 기계의 연구 개발에 전념해 왔으며 큰 발전을 이루었습니다. 현재 우리는 중국에서 JLK 리지드 연선기 시리즈의 생산을 조립 라인 공정으로 개발할 수 있는 유일한 공장이 되었으며, JGB 보우 스킵 연선 라인, CGB 보우 스킵 타입 케이블링 라인 및 CLY 고속 크래들 타입 레이잉업 라인을 독립적으로 개발했습니다.
현재, 허젠 바오홍 전기 기계 유한 회사는 10000 평방 미터의 면적과 8000 평방 미터의 생산 작업장을 보유하고 있습니다. 저희 회사는 10명의 R&D 직원을 포함하여 60명의 직원을 고용하고 있습니다. 현재 연간 생산 가치는 1천만 달러 이상이며, 중국에서 가장 중요한 연선기 제조업체 중 하나로 발전했습니다.
